آلات EDM للأسلاك: الأنواع ومبادئ العمل ودليل الاختيار

آلات EDM الأسلاك : إجابة مباشرة على أسئلة المشتري الشائعة

بالنسبة لورش العمل التي تقوم بتقييم معدات القطع الدقيقة، فإن الإجابة المختصرة هي: أ سلك التنظيم الإداري تستخدم الآلة سلكًا معدنيًا يتم تغذيته بشكل مستمر كقطب كهربائي لتآكل المواد الموصلة من خلال التفريغ الكهربائي المتحكم فيه، مما يسمح بقطع التشكيلات المعقدة والتفاوتات الضيقة والمواد الصلبة دون اتصال ميكانيكي مباشر. المشترين البحث سلك إدم تختار المعالجة بشكل عام من بين ثلاث فئات واسعة من الماكينات: سلك EDM متوسط السرعة، وسلك EDM عالي السرعة (ترددي)، وسلك EDM كبير المستدق، كل منها مناسب لمجموعات مختلفة من السماكة والزاوية المستدقة ومتطلبات تشطيب السطح. ان سلك آلة إدم يتم تحديد النظام عادةً بناءً على هندسة الجزء، والمواد التي يتم قطعها، وعدد التمريرات اللازمة للوصول إلى النهاية المستهدفة، بدلاً من الاعتماد على مواصفات عالمية واحدة.

تتناول هذه المقالة الأنواع الشائعة من آلات EDM السلكية، وكيفية هيكلتها داخليًا، حيث يميل كل نوع إلى التوافق بشكل أفضل، وكيفية مقارنة أدائها النسبي عبر عدة معايير، وما تتضمنه الصيانة المستمرة عادةً. تم تضمين إرشادات الاختيار العملي طوال الوقت، إلى جانب جدول المقارنة والعديد من تصورات البيانات التي تلخص الموقع النسبي لكل فئة من فئات الأجهزة.

• تعد عملية تصنيع الأسلاك EDM بمثابة عملية عدم تلامس تعتمد على التآكل بالشرارة بدلاً من قوة القطع
• تُستخدم آلات EDM السلكية متوسطة السرعة على نطاق واسع في الأعمال العامة والقوالب
• تعد آلات EDM السلكية عالية السرعة (الترددية) شائعة حيث تكون إعادة استخدام الأسلاك وكفاءة التكلفة مهمة
• تعالج آلات EDM ذات الأسلاك المستدقة الكبيرة الأجزاء التي تتطلب قطعًا بزاوية كبيرة

يعتمد الاختيار من بين فئات ماكينات EDM السلكية بشكل أقل على العلامة التجارية وأكثر على مطابقة قدرة الماكينة معها سمك قطعة العمل، والزاوية المستدقة المطلوبة، وتحمل النهاية للأجزاء التي يتم إنتاجها بالفعل.

الأنواع الشائعة لآلات EDM للأسلاك وخصائصها

آلات EDM للأسلاك متوسطة السرعة

تعمل آلات EDM للأسلاك متوسطة السرعة، والتي توصف أحيانًا على أنها آلات سلكية متحركة ترددية محسنة، على تشغيل السلك ذهابًا وإيابًا عبر قطعة العمل أثناء تطبيق تمريرات تقليم متعددة لتحسين سطح القطع تدريجيًا. غالبًا ما تكون هذه الفئة هي نقطة البداية الافتراضية لمتاجر الأدوات والقوالب لأنها توازن بين سرعة القطع وتشطيب السطح وتكلفة المعدات بشكل جيد عبر نطاق واسع من الأشكال الهندسية للأجزاء. عادةً ما يعتمد السلك على الموليبدينوم ويتم إعادة استخدامه عبر ممرات متعددة، والتي غالبًا ما تنظر إليها المتاجر على أنها طريقة عملية لإدارة سلك إدم الاستهلاك دون التضحية بجودة التشطيب عند القطع النهائي.

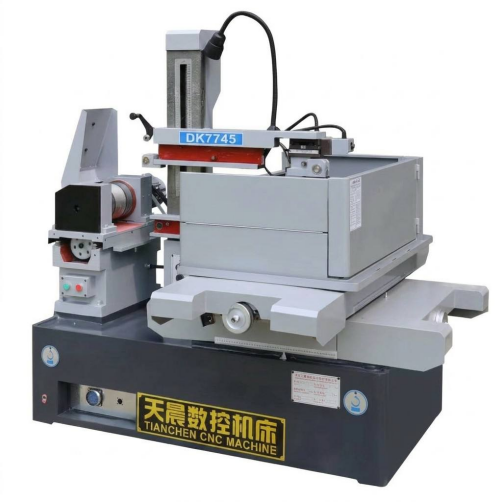

آلات EDM للأسلاك عالية السرعة (الترددية).

تشترك آلات EDM السلكية عالية السرعة في مبدأ تغذية الأسلاك الترددية ولكن يتم تكوينها عمومًا لتحقيق إنتاجية أسرع للقطع الخشن، وغالبًا ما يكون ذلك على حساب تشطيب السطح مقارنة بإعدادات متوسطة السرعة مشذبة بشدة. تميل هذه الآلات إلى ملاءمة بيئات الإنتاج حيث يكون وقت الدورة أكثر أهمية من تحقيق أفضل سطح ممكن، وحيث قد تكون عمليات التشطيب اللاحقة جزءًا من سير العمل بالفعل. نظرًا لأن السلك ينتقل ذهابًا وإيابًا، يمكن استخدام بكرة واحدة عبر أجزاء كثيرة، وهو ما يُستشهد به كثيرًا باعتباره أحد الاعتبارات العملية للتكلفة للقطع الخشن بكميات كبيرة.

آلات EDM ذات الأسلاك الكبيرة

تم تصميم آلات EDM ذات الأسلاك المستدقة الكبيرة برؤوس توجيه سلكية وتكوينات محورية قادرة على الاحتفاظ بزوايا كبيرة بين موجهات الأسلاك العلوية والسفلية، مما يسمح للسلك بقطع زوايا سحب شديدة الانحدار في قطعة عمل في مسار واحد. يتم تحديد هذه الفئة بشكل عام لأجزاء مثل مكونات قالب الختم، أو قوالب البثق، أو الأدوات الأخرى حيث يكون الشكل المستدق أو الملف التعريفي المتدرج متطلبًا وظيفيًا وليس متطلبًا تجميليًا. نظرًا لأن الهيكل الميكانيكي يجب أن يحافظ على الصلابة حتى عندما تتأرجح موجهات الأسلاك إلى الزوايا القصوى، فإن تصميم إطار الماكينة ودقة التوجيه مهمان هنا أكثر من الآلات المصممة أساسًا لقطع الجدران المستقيمة.

الفئات الثلاث ليست هرمية بشكل صارم؛ كل منهما مُحسّن لمجموعة مختلفة من السرعة واللمسة النهائية والقدرة على الاستدقاق بدلاً من أن يتفوق أحدهم ببساطة على الآخرين.

كيف تعمل آلات EDM السلكية: المبادئ والهيكل

تقوم آلة EDM السلكية بإزالة المواد من خلال سلسلة من التفريغات الكهربائية السريعة بين قطب السلك وقطعة العمل، وكلاهما مغمور في أو مغسول بسائل عازل، عادة ماء منزوع الأيونات. يؤدي كل تفريغ إلى تبخير كمية صغيرة من المواد، ويقوم السائل العازل بإزالة الحطام الناتج بينما يقوم أيضًا بتبريد منطقة القطع والمساعدة في التحكم في فجوة التفريغ. نظرًا لأن السلك لا يضغط فعليًا على قطعة العمل أبدًا، تظل قوى القطع منخفضة جدًا، وهذا جزء من سبب استخدام سلك EDM بشكل شائع في فولاذ الأدوات المتصلب والمواد الأخرى التي يصعب تصنيعها بشكل تقليدي.

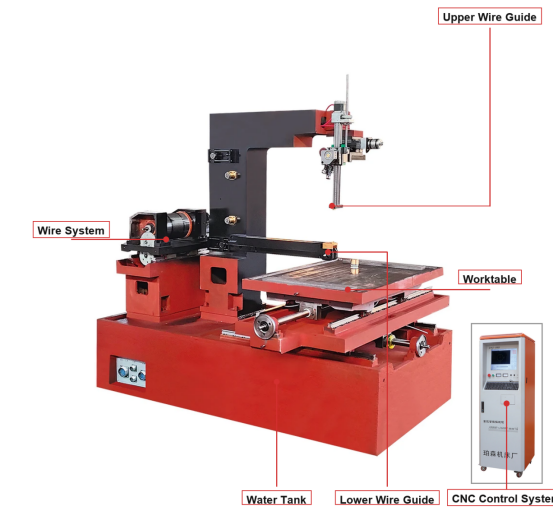

يتم التعامل مع تحديد المواقع من خلال نظام التحكم CNC الذي يحرك جدول X-Y (وفي الأجهزة ذات القدرة الاستدقاقية، محاور توجيه الأسلاك U-V) وفقًا لملف تعريف الجزء المبرمج، بينما تتحكم وحدة إمداد الطاقة المنفصلة في معلمات التفريغ مثل تردد النبض والتيار. يعمل الإطار الميكانيكي ونظام النقل السلكي ونظام الدوران العازل معًا مع إلكترونيات التحكم، لذلك يتم اعتبار صلابة الماكينة ودقة التحكم معًا بشكل عام وليس كمخاوف منفصلة عند تقييم الآلة.

نظرًا لأن قوة القطع ضئيلة، فإن صلابة ماكينة EDM للأسلاك تكون بشكل أساسي الحفاظ على دقة تحديد المواقع مع مرور الوقت بدلاً من مقاومة الأحمال الميكانيكية الثقيلة.

تحديد موضع سرعة القطع النسبية عبر فئات EDM للأسلاك

قبل مقارنة الأرقام، من المفيد أن نفهم ما تعنيه "سرعة القطع" فعليًا في سياق EDM السلكي. يعتمد معدل القطع الفعلي بشكل كبير على نوع المادة، وسمك قطعة العمل، وقطر السلك، وعدد تمريرات القطع المبرمجة، لذا فإن أي رقم فردي هو مجرد دليل تقريبي وليس تقييمًا ثابتًا. يعرض الرسم البياني أدناه مؤشرًا توضيحيًا مبسطًا بدلاً من القيم المقاسة بدقة، ويهدف إلى إظهار كيفية مقارنة فئات الماكينات الثلاث بشكل عام مع بعضها البعض في سيناريوهات القطع التقريبي النموذجية. يعكس المؤشر الأعلى فئة الماكينة التي ترتبط عمومًا بإزالة المواد بشكل أسرع من المرور الأول في ظل ظروف مماثلة. هذه الأرقام مخصصة للتوجيه العام فقط ولا ينبغي معاملتها كمواصفات مضمونة لأي طراز محدد من الماكينات.

عند قراءة الرسم البياني، فإن آلات EDM السلكية متوسطة السرعة تقع بشكل عام في الطرف الأعلى من هذا المقياس التوضيحي لأن برمجة التمريرات المتعددة تتيح لها الجمع بين قطع تقريبي سريع إلى حد معقول مع قطع القطع الإضافية التي تستعيد تشطيب السطح بعد ذلك. يتم وضع الآلات الترددية عالية السرعة في المنتصف، مما يعكس دورها المشترك كآلات العمود الفقري للقطع المباشر حيث لا تكون النهاية القصوى هي الاهتمام الأساسي. تُظهر الماكينات ذات الاستدقاق الكبير مؤشرًا أقل نسبيًا في هذا المخطط المحدد، لكن هذا ليس ضعفًا بقدر ما هو انعكاس لأولوية تصميمها: تم تحسين هندسة دليل الأسلاك ونظام التحكم الخاص بها للحفاظ على الدقة في الزوايا الحادة بدلاً من زيادة إنتاجية القطع المستقيم. من الناحية العملية، لن يختار المتجر الذي يقوم في المقام الأول بقطع مكونات القالب المدببة آلة بناءً على هذا المؤشر وحده، نظرًا لأن القدرة على التناقص التدريجي ستكون العامل الحاسم بدلاً من السرعة الأولية. ومن الجدير بالذكر أيضًا أنه ضمن أي فئة واحدة، يختلف الإنتاج الفعلي باختلاف قطر السلك، وموصلية المادة، ومدى قوة ضبط معلمات النبض. يسمح السلك الرقيق عمومًا بتفاصيل أدق ولكنه يمكن أن يقلل من معدل القطع العملي، بينما قد يؤدي السلك السميك إلى القطع بشكل أسرع ولكنه يحد من أصغر نصف قطر زاوية داخلي يمكن تحقيقه. سمك قطعة العمل له تأثير مماثل: معدل القطع لآلة معينة ينخفض ​​عادة مع زيادة سمك المادة، لأن السائل العازل يجب أن يطرد الحطام من قناة تفريغ أطول. تزيد استراتيجيات التمريرات المتعددة من تعقيد أي مقارنة برقم واحد، نظرًا لأن المتجر قد يبطئ التمريرة الأولى عمدًا لحماية عمر السلك ويعتمد على التمريرات المتقنة للإنهاء، ويتاجر بشكل فعال بالسرعة الأولية من أجل الاتساق. بالنسبة للمشترين الذين يقومون بمقارنة الماكينات جنبًا إلى جنب، اطلب بيانات الاختبار الخاصة بالبائع للمواد المحددة والسمك ذي الصلة بالأجزاء الخاصة بك بدلاً من الاعتماد على الفئات العامة. أخيرًا، ضع في اعتبارك أن حالة الماكينة، وجودة السوائل العازلة، واتساق تغذية الأسلاك، كلها تؤثر على معدل القطع في العالم الحقيقي بقدر تأثير فئة الماكينة الأساسية، لذلك يمكن لآلة متوسطة المستوى يتم صيانتها جيدًا أن تتفوق أحيانًا على آلة ذات مواصفات أعلى سيئة الصيانة.

سيناريوهات التطبيق ومعايير الاختيار الرئيسية لآلات EDM السلكية

يتم استخدام آلات EDM السلكية في تصنيع الأدوات والقوالب، وصناعة القوالب، وإنتاج مكونات الفضاء الجوي، وتصنيع الأجهزة الطبية، وتطبيقات أدوات السيارات المختلفة، بشكل عام عندما تحتاج المادة الموصلة إلى قطع جانبي دقيق دون الضغط الميكانيكي للآلات التقليدية. يعود الاختيار عادةً إلى مطابقة قدرة الماكينة مع متطلبات الأجزاء المحددة بدلاً من اختيار التكوين "الأفضل" الفردي لكل مهمة.

1. الحد الأقصى لسماكة قطعة العمل التي يمكن للآلة استيعابها داخل غلاف العمل الخاص بها
2. الحد الأقصى لزاوية الاستدقاق المطلوبة، والتي تحدد ما إذا كان تكوين الاستدقاق الكبير ضروريًا أم لا
3. الانتهاء من السطح المستهدف وما إذا كانت عمليات القطع المتعددة جزءًا من العملية المقصودة
4. نوع المادة وموصليتها، حيث أن بعض المواد تتطلب معلمات تفريغ معدلة
5. حجم الإنتاج المتوقع وما إذا كان استهلاك الأسلاك أو وقت الدورة هو المحرك الأكبر للتكلفة
6. التوافق مع قطر السلك الحالي وأنظمة السوائل العازلة المستخدمة بالفعل في المتجر

غالبًا ما تعطي محلات الأدوات والقوالب التي تقطع خرامة الختم وقوالب التقطيع الأولوية لقدرة الاستدقاق وتكرار تحديد المواقع، نظرًا لأن هذه الأجزاء تجمع في كثير من الأحيان بين الجدران المستقيمة وأقسام الإغاثة الزاوية. يميل صانعو القوالب الذين يقطعون الحشوات الأساسية والتجويفية إلى وزن تشطيب السطح بشكل كبير، لأن السطح المقطوع بالأسلاك قد يكون هو التشطيب النهائي أو قد يتطلب فقط تلميعًا خفيفًا بعد ذلك. يعمل منتجو المكونات الفضائية والطبية في كثير من الأحيان مع سبائك صعبة وتفاوتات الأبعاد الضيقة، مما يركز على استقرار نظام التحكم وأداء التمرير المتكرر بدلاً من سرعة المرور الأولى الخام.

الطريقة الأكثر موثوقية لاختيار آلة EDM السلكية هي قم بتعيين متطلبات سمك الجزء الفعلي الخاص بك، والاستدقاق، والتشطيب مقابل غلاف العمل المعلن من قبل الشركة المصنعة ونطاق الاستدقاق قبل مقارنة أي ميزة أخرى.

تحسين تشطيب السطح عبر عمليات القطع المتعاقبة

واحدة من أكثر المفاهيم العملية لأي شخص يقوم بتقييم عمليات أسلاك ماكينة EDM هي العلاقة بين عدد مرات القطع والتشطيب السطحي الناتج. تعمل التمريرة الأولى المقطوعة بشكل خشن على إزالة المواد السائبة بسرعة ولكنها تترك سطحًا خشنًا نسبيًا، نظرًا لأن طاقة التفريغ المستخدمة للإزالة السريعة تميل إلى ترك علامات إعادة صياغة أكبر. تستخدم تمريرات القطع اللاحقة طاقة تفريغ أقل تدريجيًا وإزاحات أكثر إحكامًا، مما يؤدي إلى تحسين السطح مع كل تمريرة. تخطط المتاجر عادةً لتمريرتين إلى أربع تمريرات إجمالية اعتمادًا على التسامح النهائي الموضح في رسم الجزء. يوضح الرسم البياني أدناه هذه العلاقة العامة باستخدام مؤشر خشونة نسبي مبسط بدلاً من قيمة Ra محددة مرتبطة بأي آلة أو مادة واحدة.

يعكس الانخفاض الحاد بين التمرير الأول والتمرير الثاني على هذا المخطط النمط العام في الأسلاك EDM: عادةً ما يأتي أكبر تحسن منفرد في تشطيب السطح من إضافة تمريرة واحدة فقط بعد القطع الخام الأولي. تميل كل تمريرة إضافية بعد ذلك إلى تقديم تحسين تدريجي أصغر، ولهذا السبب تتوقف العديد من المتاجر عند ثلاث أو أربع تمريرات بمجرد أن تفوق العوائد المتناقصة وقت الدورة المضافة. تمت مناقشة هذا الاتجاه على نطاق واسع في أدبيات عملية EDM ويعكس الفيزياء الأساسية لتقليل طاقة التفريغ بدلاً من الإعدادات المحددة لأي مصنع واحد. عادةً ما يستخدم التمرير الأول التقريبي تيارًا أعلى ومدة نبضة أطول لزيادة معدل إزالة المواد إلى أقصى حد، مما يؤدي بطبيعته إلى إنشاء طبقة إعادة صياغة أعمق وملمس سطحي أكثر خشونة. تعمل تمريرات القطع على تقليل التيار، وتقصير مدة النبض، وغالبًا ما تقلل الإزاحة بين مسار السلك والملف النهائي، وهو ما يسمح بتحسين السطح تدريجيًا دون تغيير الأبعاد الإجمالية للجزء بشكل كبير. بالنسبة للأجزاء ذات وسيلة شرح نهائية محكمة، يمكن تحديد أربعة مسارات أو أكثر، في حين أن الأجزاء المخصصة لمزيد من الطحن أو التلميع قد تتطلب فقط قطعًا خشنًا واحدًا. تجدر الإشارة أيضًا إلى أن عدد التمريرات يتفاعل مع القطع المستدق: في الماكينات ذات الاستدقاق الكبير، قد يتطلب الحفاظ على تشطيب ثابت عبر زاوية شديدة الانحدار تمريرات إضافية مقارنة بقطع الجدار المستقيم ذي السماكة المماثلة. يؤثر قطر السلك واتساق الشد أيضًا على مدى توقع تقارب الآلة نحو النهاية المستهدفة عبر تمريرات متعددة، نظرًا لأن أي اختلاف في موضع السلك بين التمريرات يمكن أن يعوض فائدة التشطيب المقصودة. المتاجر التي تسجل قيم Ra الفعلية المقاسة لكل تمريرة للآلات والمواد الخاصة بها سوف تحصل على صورة أكثر دقة بكثير من أي مخطط معمم، نظرًا لأن التشطيب الفعلي يعتمد على نظافة العزل الكهربائي، وحالة الأسلاك، ومواد الشغل بقدر ما يعتمد على عدد التمريرات. أخيرًا، يجب على المشترين الذين يقارنون استهلاك أسلاك ماكينة EDM أن يتذكروا أن المزيد من عمليات القطع تعني بشكل عام المزيد من الأسلاك المستخدمة لكل جزء، لذلك يجب مراعاة متطلبات النهاية وتكلفة الأسلاك معًا أثناء تخطيط العملية.

قطاعات الصناعة المشتركة التي تستخدم معدات قطع الأسلاك EDM

يختلف اعتماد الأسلاك EDM بشكل كبير حسب الصناعة، ويعتمد إلى حد كبير على عدد المرات التي يحتاج فيها قطاع معين إلى مقاطع تعريف دقيقة مقطعة إلى مواد موصلة صلبة أو يصعب تشغيلها آليًا. تظل أعمال الأدوات والقوالب واحدة من أكثر التطبيقات شيوعًا، نظرًا لأن اللكمات والقوالب والأدوات ذات الصلة تتطلب في كثير من الأحيان مواد صلبة وتفاوتات ضيقة للملف الشخصي. يتم تصنيع القوالب بشكل وثيق، خاصة بالنسبة للمدخلات ذات الهندسة الداخلية المعقدة التي يصعب الوصول إليها باستخدام الطحن التقليدي. يكمل الطيران والأجهزة الطبية وأدوات السيارات حالات الاستخدام المهمة المتبقية، ولكل منها تركيزها الخاص على نوع المادة والتسامح والتشطيب. مؤشر الاستخدام النسبي أدناه توضيحي، ويهدف إلى نقل أنماط الانتشار العامة الموصوفة بشكل شائع في مصادر الصناعة التحويلية بدلاً من رقم دقيق لحصة السوق.

تسجل تطبيقات الأدوات والقوالب أعلى درجات في هذا المؤشر التوضيحي لأن مكونات الأدوات الفولاذية المقوية تتطابق بشكل شبه مثالي مع نقاط قوة الأسلاك EDM: تتعامل العملية مع المواد الصلبة دون مشاكل تآكل الأداة المرتبطة بالقطع التقليدي، وتنتج الزوايا الداخلية الحادة التي غالبًا ما تكون مطلوبة في مجموعات القوالب. يتم اتباع عملية صنع القالب بشكل وثيق لأسباب مماثلة، لا سيما عندما يكون للمدخل تفاصيل داخلية دقيقة قد تتطلب عمليات تقليدية متعددة أو أقطاب كهربائية متخصصة لأداة EDM الغاطسة. يُظهر قطاعا الطيران والسيارات استخدامًا متوسط ​​المدى مشابهًا، ويرتبط عمومًا بأدوات ومكونات تركيب محددة بدلاً من تطبيقه في كل جزء من تلك الصناعات. تطبيقات الأجهزة الطبية، على الرغم من أنها أصغر حجمًا من حيث الحجم الإجمالي، غالبًا ما تتضمن متطلبات تحمل صارمة على المكونات الصغيرة والمعقدة، ولهذا السبب تظل الأسلاك EDM ذات صلة حتى في حجم الاستخدام الأقل نسبيًا. تجدر الإشارة إلى أن هذه القطاعات الخمسة لا يستبعد بعضها بعضًا من وجهة نظر المتجر، نظرًا لأن ماكينة EDM ذات سلك واحد في متجر العمل قد تخدم عملاء الأدوات والقوالب لمدة أسبوع وعملاء أدوات الفضاء الجوي في الأسبوع التالي. ويتغير انتشار القطاع أيضًا بمرور الوقت مع تطور تصميمات المواد والأجزاء، لذا فإن مزيج العملاء الفعلي للمتجر يعد دليلاً أكثر موثوقية للاستخدام المتوقع للآلة من أي مخطط صناعي معمم. يجب على المشترين الذين يقومون بتقييم تاجر الجملة أو المورد لآلة EDM السلكية لشراء جديد أن يزنوا مزيج الأجزاء النموذجي الخاص بهم بشكل أكبر من إحصاءات الصناعة العامة عند تحديد قدرة الماكينة. بالنسبة إلى متجر العمل الذي يخدم قطاعات متعددة، غالبًا ما يكون تعدد الاستخدامات عبر نطاق السُمك والقدرة الاستدقاقية أكثر أهمية من تحسينه بشكل ضيق لملف تعريف الأجزاء النموذجي لصناعة واحدة. نظرًا لأن صناعة الأدوات والقوالب والقوالب معًا تمثل حصة كبيرة من التطبيقات الشائعة، فإن العديد من الشركات المصنعة للآلات تؤكد بشكل طبيعي على حالات الاستخدام هذه في تصميم منتجاتها وخيارات التكوين الخاصة بها. ومع ذلك، فإن عملية EDM الخاصة بالأسلاك نفسها تعتمد إلى حد كبير على المواد والهندسة وليست خاصة بالصناعة، مما يعني أن الآلة جيدة التكوين يمكنها بشكل عام أن تخدم قطاعات متعددة دون الحاجة إلى معدات مخصصة منفصلة لكل قطاع.

مقارنة تفصيلية لفئات آلات EDM للأسلاك

تساعد مقارنة فئات آلات EDM السلكية عبر عدة معايير في وقت واحد على توضيح سبب عدم تفضيل نوع واحد عالميًا. يرسم المخطط النسيجي أدناه خمسة معايير مرجعية شائعة جنبًا إلى جنب للآلات ذات السرعة المتوسطة والعالية والكبيرة، باستخدام مؤشر نسبي مبسط من 0 إلى 10 لكل سمة. غالبًا ما يكون هذا النوع من العرض متعدد المعايير أكثر إفادة من أي رقم ورقة مواصفات واحدة، لأنه يوضح المقايضات التي يقبلها المتجر عند اختيار فئة واحدة على أخرى. كما هو الحال مع المخططات السابقة، فإن القيم المعروضة توضيحية ومخصصة للتوجيه العام، وليست بديلاً عن المواصفات الموثقة لجهاز معين. تميل قراءة شكل كل مضلع بدلاً من أي نقطة منفردة إلى إعطاء أوضح صورة للملف الإجمالي لفئة الآلة.

متوسطة السرعة عالية السرعة تفتق كبير

يمتد المضلع متوسط السرعة إلى أقصى حد على طول سرعة القطع ومحاور تشطيب السطح، وهو ما يتوافق مع دوره كآلة ذات أغراض عامة تعمل على موازنة التشطيب متعدد التمريرات مع الإنتاجية المعقولة. يُظهر المضلع عالي السرعة أوسع امتداد له على طول بساطة الصيانة، مما يعكس مسار السلك الترددي المباشر نسبيًا والذي تجد العديد من المتاجر أنه أسهل في الخدمة يومًا بعد يوم. من الواضح أن المضلع المستدق الكبير يمتد إلى أبعد مدى على طول محور القدرة المستدق، وهو بالضبط ما تم تصميم هذه الفئة من أجله، على الرغم من أنه يظهر قراءة أكثر تواضعًا لسرعة القطع الخام. لا يهيمن أي من الأشكال الثلاثة على جميع المحاور الخمسة، مما يعزز بصريًا النقطة التي مفادها أن اختيار الماكينة هو تمرين للمقايضة وليس بحثًا عن خيار أفضل واحد. من المرجح أن تجد المتاجر التي تحتاج في المقام الأول إلى قطع الجدران المستقيمة مع تشطيب سطحي قوي المظهر الجانبي للسرعة المتوسطة الأكثر ملاءمة لاحتياجاتها. المتاجر التي تركز على القطع الخشن بكميات كبيرة حيث يتم التعامل مع النهاية في اتجاه مجرى النهر قد تميل نحو المظهر الجانبي عالي السرعة بدلاً من ذلك. المحلات التجارية التي تعمل باستخدام قوالب الختم، أو أدوات البثق، أو غيرها من المكونات شديدة الانحدار سوف تجد بشكل عام قوة الملف التعريفي المستدق الكبير في هذا المحور أكثر أهمية من متوسط ​​الأداء النسبي في مكان آخر. درجات الصلابة متقاربة إلى حد ما في جميع الفئات الثلاث في هذا الرسم التوضيحي، وهو ما يعكس حقيقة أن آلات EDM السلكية عمومًا لا تحتاج إلى مقاومة قوى القطع الثقيلة كما تفعل آلات الطحن التقليدية، لذلك تميل اختلافات الصلابة الهيكلية إلى الظهور في دقة تحديد المواقع على المدى الطويل أكثر من الانحراف الواضح أثناء القطع. تجدر الإشارة إلى أن أي طراز محدد لآلة يمكن أن يختلف عن ملفات تعريف الفئات المعممة اعتمادًا على اختيارات التصميم الفردية ونظام التحكم وجودة البناء. يتم تشجيع المشترين على طلب عينات مقطوعة للاختبار أو مواصفات موثقة من مورد ماكينة EDM السلكية للطراز المعين قيد النظر بدلاً من الاعتماد فقط على المقارنات على مستوى الفئة مثل هذه. يُستخدم عرض الرادار هذا مع الجدول أدناه، وهو يهدف إلى دعم محادثة أكثر استنارة مع الشركة المصنعة حول التكوين الذي يطابق بشكل أفضل مزيج الأجزاء الفعلي للمتجر.

لا توجد فئة من ماكينات EDM ذات سلك واحد تفوز بجميع المعايير؛ الاختيار الصحيح يعتمد على ما هو المعيار أو المعياران الأكثر أهمية بالنسبة لمزيج الأجزاء الفعلي الخاص بك .

الصيانة والصيانة طويلة المدى لمعدات EDM للأسلاك

الصيانة المتسقة هي بشكل عام ما يفصل بين آلة EDM السلكية التي تحافظ على دقتها لسنوات من تلك التي تنجرف عن التسامح قبل الأوان. نظرًا لأن العملية تعتمد على مسار مائع عازل نظيف، وتوتر سلكي مستقر، وتحديد موضع دليل السلك بدقة، فإن الاهتمام الروتيني بهذه الأنظمة يميل إلى الأهمية أكثر من أي إصلاح جذري واحد.

• مراقبة مقاومة السوائل العازلة واستبدال المرشحات وفقًا لجدول زمني منتظم للحفاظ على ظروف التفريغ المستقرة
• افحص موجهات الأسلاك والقوالب الماسية بشكل دوري، نظرًا لأن التآكل هنا يؤثر بشكل مباشر على دقة تحديد الموضع
• تحقق من معايرة شد السلك للحفاظ على اتساق سلوك القطع عبر التمريرات
• قم بتنظيف مسار تغذية السلك ونقاط اتصال تغذية الطاقة لمنع توصيل التيار غير المتسق
• تحقق من دقة تحديد موضع المحور على أساس دوري، خاصة بعد أي تغيير كبير في موضع الماكينة
• حافظ على الخزان العازل وفوهات التنظيف خالية من تراكم الحطام لدعم ظروف التنظيف المستقرة

تميل المتاجر التي تسجل حالة السائل العازل، وتواريخ استبدال المرشح، وفحوصات الدقة الدورية إلى اكتشاف الانجراف في وقت مبكر، مما يقلل بشكل عام من وقت التوقف غير المخطط له مقارنة بنهج الصيانة التفاعلية البحتة. من السهل التغاضي عن تآكل دليل الأسلاك على وجه الخصوص لأن تأثيراته على دقة الأجزاء يمكن أن تكون تدريجية وليست مفاجئة، لذلك غالبًا ما تكون فترة الفحص الثابتة أكثر موثوقية من انتظار ظهور مشكلة واضحة.

يتم الحفاظ على دقة تحديد المواقع على آلة EDM السلكية من خلال فحوصات روتينية للعزل الكهربائي ودليل الأسلاك والمعايرة وليس من خلال أي تعديل لمرة واحدة.

حول POOSN - الشركة المصنعة لآلة EDM للأسلاك الاحترافية

Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. (POOSN) هي شركة مصنعة محترفة متخصصة في البحث والتطوير والإنتاج لآلات CNC Wire EDM. مع أكثر من 30 عامًا من الخبرة في التصنيع، طورت POOSN خبرة واسعة في تكنولوجيا الأسلاك EDM ومعدات التصنيع الدقيقة.

تغطي مجموعة منتجاتنا حلولاً مختلفة لـ EDM للأسلاك، بما في ذلك آلات EDM للأسلاك متوسطة السرعة من سلسلة PSC، وآلات EDM للأسلاك متوسطة السرعة DK60BC، وآلات EDM للأسلاك عالية السرعة من سلسلة DK77. نحن نقدم أيضًا تكوينات مخصصة للماكينة لأحجام قطع العمل والمواد والسماكات ومتطلبات الاستدقاق وأحجام الإنتاج المختلفة.

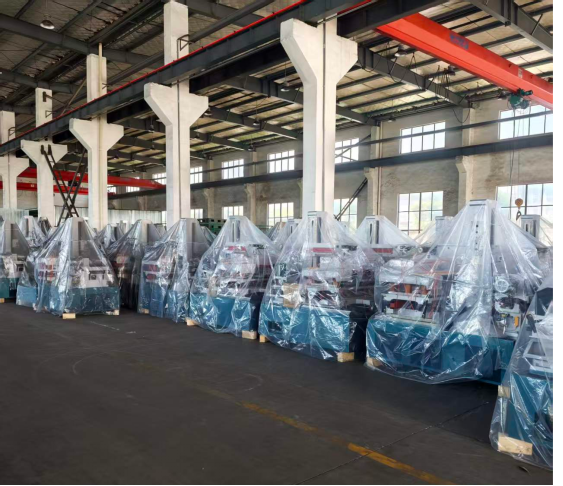

تدير POOSN منشأة تصنيع تبلغ مساحتها 13,703 مترًا مربعًا مع فريق محترف يضم حوالي 80 موظفًا، بما في ذلك مهندسي البحث والتطوير وموظفي مراقبة الجودة. تغطي عملية الإنتاج لدينا التصنيع، وتجميع الماكينة، والتكامل الكهربائي، والاختبار والفحص النهائي للمساعدة في ضمان أداء مستقر للماكينة قبل الشحن.

نحن نخدم مصنعي القوالب وشركات التصنيع والموزعين والمستخدمين الصناعيين في الأسواق الدولية، مع توفر خدمات OEM وODM لتلبية متطلبات العملاء المحددة.

سواء كنت بحاجة إلى آلة Wire EDM لتصنيع القوالب الدقيقة، أو الإنتاج العام، أو القطع المستدق المتخصص، يمكن لشركة POOSN أن توصي بالحل المناسب بناءً على متطلبات التطبيق الخاص بك.

إن العمل مع الشركة المصنعة التي تغطي فئات EDM ذات السرعة المتوسطة والعالية والكبيرة المستدقة تحت سقف واحد يمكن أن يبسط عملية تحديد المصادر للمحلات التجارية التي التعامل مع مجموعة مختلطة من الأشكال الهندسية للأجزاء .
