دليل EDM لتآكل الأسلاك: الأنواع ومبادئ العمل ونصائح الاختيار

فهم تآكل سلك EDM: الأنواع الأساسية والميزات الرئيسية

ينتمي جهاز تآكل الأسلاك إلى عائلة واسعة من معدات تصنيع التفريغ الكهربائي، وميزته المميزة هي قطب السلك المتحرك الذي لا يتصل أبدًا بقطعة العمل بشكل مباشر. نظرًا لأنه تتم إزالة المواد من خلال الشرر المتحكم فيه بدلاً من قوة القطع الميكانيكية، يمكن لأداة تآكل الأسلاك EDM أن تقوم بتشكيل الفولاذ والكربيد والمواد الموصلة الأخرى التي قد تؤدي إلى إضعاف أدوات القطع التقليدية أو كسرها. تجعل عملية عدم الاتصال هذه أيضًا من تصنيع تآكل الأسلاك خيارًا مفضلاً للأجزاء ذات الجدران الرقيقة والمقاطع الدقيقة حيث قد يؤدي ضغط التثبيت أو ضغط القطع إلى حدوث تشويه.

من الناحية العملية، يتم تجميع أدوات تآكل الأسلاك EDM بشكل عام في ثلاث عائلات بناءً على سرعة انتقال الأسلاك والقدرة الهندسية على القطع.

• ماكينات EDM لقطع الأسلاك متوسطة السرعة إعادة استخدام سلك الموليبدينوم من خلال التمريرات المتكررة، وموازنة جودة تشطيب السطح مع سرعة القطع المعقولة للأداة العامة وأعمال القالب.
• آلات EDM للأسلاك عالية السرعة تم تحسينها لإزالة المواد بشكل أسرع على المقاطع المباشرة ثنائية الأبعاد، مما يجعلها شائعة في أرضيات الإنتاج التي تحتاج إلى أوقات دورات أقصر.
• آلات EDM ذات الأسلاك الكبيرة قم بإضافة حركة محورية ممتدة ومفاصل رأس أوسع حتى يتمكن السلك من قطع الجدران ذات الزوايا شديدة الانحدار، والتي لا يمكن للتكوينات القياسية الوصول إليها.

يبدأ الاختيار من بين هذه الفئات بفهم هندسة الأجزاء، وتفاوت الأبعاد المطلوب، وما إذا كانت المهمة تتضمن جدرانًا مستقيمة أو أسطحًا مائلة. تختلف احتياجات غرفة الأدوات التي تنتج قوالب الختم بجدران عمودية عن احتياجات متجر قطع قوالب البثق ذات قنوات التدفق المدببة. تؤدي مطابقة نوع التآكل مع مجموعة الأجزاء في وقت مبكر من تخطيط العملية إلى تجنب إعادة التثبيت غير الضرورية وتقليل الخردة في المهام المعقدة.

الوجبات الجاهزة الرئيسية: يعد اختيار فئة تآكل الأسلاك EDM الصحيحة قبل برمجة المهمة هو العامل الأكبر المنفرد في كفاءة القطع ودقة الأجزاء.

كيف يعمل EDM Wire Eroder: المبدأ والتخطيط الهيكلي

مبدأ العمل لسلك EDM يركز على تآكل الشرارة المتحكم فيه بين قطب السلك وقطعة العمل الموصلة، وكلاهما مغمور في أو مغسول بسائل عازل مثل الماء منزوع الأيونات. تعمل وحدة التحكم CNC على تشغيل طاولة العمل X-Y، وعلى الأجهزة ذات القدرة الاستدقاقية رأس U-V أيضًا، وبالتالي فإن السلك يتبع الكفاف المبرمج بينما تؤدي آلاف عمليات التفريغ في الثانية إلى تآكل الشق بشكل تدريجي أكبر قليلاً من قطر السلك. يخدم السائل العازل ثلاثة أغراض في وقت واحد: فهو يبرد منطقة القطع، ويطرد الجزيئات المتآكلة، ويساعد على تثبيت كل تفريغ بحيث تظل العملية متسقة على طول مسار القطع بأكمله.

يوضح الرسم التوضيحي أدناه المجموعات الهيكلية الرئيسية الموجودة في آلة تآكل EDM النموذجية المقطوعة بالأسلاك، والتي يتم تقديمها في مخطط مبسط ثلاثي الأبعاد من أجل الوضوح.

في هذا التخطيط، يتم فك السلك من البكرة، وتمريره من خلال الدليل العلوي، وسحبه عبر قطعة العمل المثبتة على طاولة العمل X-Y، ويتم تجميعه بعد المرور عبر الدليل السفلي، بينما تقوم لوحة التحكم CNC بتنسيق حركة المحور، ومعلمات التفريغ، وضغط التنظيف في الوقت الفعلي. في ماكينات EDM ذات الأسلاك الكبيرة المستدقة، يمكن لرؤوس التوجيه العلوية والسفلية أن تتأرجح بشكل مستقل، مما يسمح للسلك بالانحناء بزاوية بدلاً من البقاء عموديًا تمامًا، وهذا ما ينتج جدران مقطوعة بزاوية أو مدببة بدلاً من الجدران المستقيمة. تعمل ردود الفعل المؤازرة على ضبط معدل تغذية الطاولة بشكل مستمر بحيث تظل الفجوة بين السلك وقطعة العمل ضمن النطاق الضيق المطلوب لعمليات التفريغ المستقرة، مما يمنع كسر الأسلاك في عمليات القطع العميقة أو المعقدة.

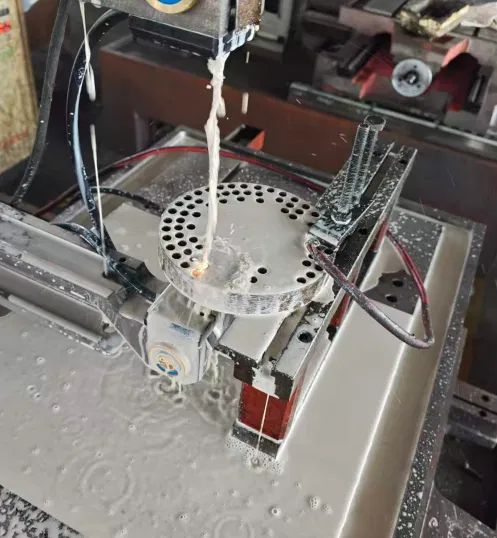

يغمر السائل العازل منطقة القطع أثناء مرور تآكل الأسلاك النشط، مما يحافظ على تدفق فجوة التفريغ وتبريدها.

الوجبات الجاهزة الرئيسية: إن المفصلية المستقلة لرأس الدليل هي الميزة الهيكلية التي تفصل تآكلات EDM ذات الأسلاك الكبيرة المستدقة عن آلات القطع الرأسي القياسية.

سيناريوهات التطبيق ومعايير الاختيار

تخدم آلات تآكل الأسلاك EDM متاجر الأدوات والقوالب، وصانعي القوالب، وموردي مكونات الفضاء الجوي، وميكانيكي الأجهزة الطبية، ومصنعي قوالب الختم، ويرجع ذلك إلى حد كبير إلى أن هذه الصناعات تعمل بشكل روتيني مع السبائك المتصلبة وتتطلب تفاوتات صارمة في الأبعاد لا يمكن أن تضمنها عملية الطحن التقليدية دائمًا. على سبيل المثال، يعتمد متجر قوالب الختم على ماكينة EDM مقطوعة بالأسلاك لإنتاج خلوصات التخريم والقالب بدقة متسقة وقابلة للتكرار عبر فترات الإنتاج الطويلة. غالبًا ما يفضل موردو الطيران والفضاء الطبي تصنيع تآكل الأسلاك للميزات الصغيرة والمعقدة هندسيًا حيث يتجنب إجراء القطع غير الملامس إحداث الضغط في المقاطع الرقيقة.

مقارنة حالات الاستخدام النموذجية جنبًا إلى جنب

عند تقييم فئة تآكل الأسلاك التي تناسب خط إنتاج معين، يزن المشترون عادة أربعة عوامل: الزاوية القصوى للاستدقاق التي تتطلبها رسومات الأجزاء، ودرجة الانتهاء من السطح المستهدف، ووقت الدورة المقبول لكل جزء، ونطاق سمك قطعة العمل التي يعالجها المتجر بانتظام. أحيانًا ما يقوم المتجر الذي يمزج بين العمل ذي الجدار المستقيم والعمل المدبب بتوحيد معاييره على سلك كبير مستدق EDM تآكل بحيث يمكن لمنصة آلة واحدة أن تغطي كلا النوعين من المهام، مما يقلل الحاجة إلى آلات مخصصة متعددة.

الوجبات الجاهزة الرئيسية: إن مطابقة القدرة الاستدقاقية ومتطلبات تشطيب السطح وسمك الجزء مع فئة الماكينة تمنع عمليات إعادة التثبيت أو العمليات الثانوية المكلفة.

مقارنة تفصيلية لسلسلة آلات EDM للأسلاك

قبل مقارنة الأداء بصريًا، من المفيد فهم ما يفصل بين عائلات الآلات الثلاثة هذه على المستوى العملي. تقوم ماكينات EDM لقطع الأسلاك متوسطة السرعة بإعادة استخدام السلك عبر تمريرات متعددة، مما يدعم عمليات القطع النهائية الدقيقة بعد التمريرة الخشنة الأولية. تقوم آلات EDM للأسلاك عالية السرعة بتغذية سلك الموليبدينوم في اتجاه واحد مستمر بمعدلات سفر أعلى، مما يفضل الإنتاجية على الأشكال الأبسط ثنائية الأبعاد. تضيف آلات EDM ذات الأسلاك المستدقة الكبيرة رؤوس توجيه مفصلية ومحور ممتد بحيث يمكن إنتاج الجدران ذات الزوايا دون معالجة ثانوية. يضع مخطط الرادار أدناه هذه العائلات الثلاث جنبًا إلى جنب عبر أربعة معايير يقوم المشترون بتقييمها في أغلب الأحيان.

تحديد الموقع النسبي التوضيحي لعائلات الآلات عبر أربعة معايير لأولوية المشتري (بيانات معملية غير مقاسة).

عند قراءة المخطط من الخارج إلى الداخل، تمتد المجموعة المستدقة الكبيرة إلى أقصى حد على طول محور القدرة المستدقة، مما يعكس مفصل رأس الدليل المصمم لهذا الغرض، في حين تظل نتائج السطح والدقة قابلة للمقارنة مع عائلة السرعة المتوسطة لأن كلاهما يستخدم منطق تشطيب متعدد التمريرات مماثل. تمتد المجموعة عالية السرعة إلى أقصى حد على طول محور سرعة القطع ولكنها تقترب من المركز بقدرة مستدقة، بما يتوافق مع تركيز تصميمها على التشكيلات الجانبية المباشرة والسريعة ثنائية الأبعاد بدلاً من الهندسة الزاوية. لا تهيمن أي من العائلات الثلاث على كل محور في وقت واحد، وهذا هو بالضبط سبب اختيار المتاجر فيما بينها بناءً على مزيج الأجزاء التي تديرها فعليًا بدلاً من افتراض أن فئة واحدة من الآلات متفوقة عالميًا. يحصل متجر القطع في الغالب على قوالب ختم ذات جدران عمودية على قيمة عملية أكثر من السرعة والتوازن النهائي للتكوين متوسط ​​السرعة أو عالي السرعة. يستفيد المتجر الذي ينتج قوالب البثق أو القنوات الفضائية الزاوية بانتظام أكثر من قوة المحور المستدق للتكوين المستدق الكبير، حتى لو كان ذلك يأتي مع إيقاع تشغيل مختلف في وظائف الجدار المستقيم. تتأثر أيضًا جودة تشطيب السطح في جميع الفئات الثلاث بشكل كبير بقطر السلك وعدد تمريرات التشطيب وحالة سائل العزل الكهربائي، وليس عائلة الماكينة وحدها. تعتمد الدقة أيضًا على جودة التحكم المؤازر، والاستقرار الحراري لسرير الآلة، ومدى صيانة طاولة العمل بمرور الوقت. وبسبب هذه المتغيرات المتفاعلة، يجب قراءة مقارنة الرادار كنقطة بداية لتضييق فئة الماكينة، وليس كبديل لمراجعة رسومات الأجزاء المحددة ووسائل شرح التسامح لمزيج المهام المقصود. في بعض الأحيان تجد المتاجر التي تعالج أعباء عمل مختلطة حقًا أن التوحيد القياسي على منصة كبيرة الحجم، وتشغيلها ببساطة في وضع الجدار المستقيم للمهام غير المستدقة، يقلل من إجمالي عدد أنواع الآلات التي تحتاج إلى صيانتها وبرمجتها.

مقارنة الميزات على مستوى السلسلة

بعيدًا عن الزاوية المستدقة، غالبًا ما تنظر المتاجر التي تقارن تآكلات الأسلاك المستدقة الكبيرة بالتكوينات القياسية إلى مدى اتساع نطاق الاستدقاق عند سمك معين لقطعة العمل، نظرًا لأن القدرة تضيق بشكل عام عندما تصبح المادة أكثر سمكًا. يوضح الرسم البياني الشريطي الأفقي أدناه هذا الموضع النسبي على المستوى المفاهيمي، موضحًا كيف تتسع قدرة النطاق المستدق عادةً عند الانتقال من تكوينات متوسطة السرعة نحو منصات مخصصة كبيرة الحجم. يتم تقديم هذا كنموذج مرجعي عام للصناعة وليس كمواصفات لأي طراز ماكينة منفرد. يجب على المشترين دائمًا التأكد من نطاق الاستدقاق الدقيق وحدود السُمك وفقًا لورقة المواصفات المنشورة لجهاز معين قبل اتخاذ قرار الشراء النهائي. ومع ذلك، فإن الترتيب النسبي الموضح هنا يعكس نمطًا ثابتًا عبر سوق تآكل الأسلاك EDM.

مقارنة مفاهيمية لقدرة النطاق المستدق النسبي عبر فئات تآكل الأسلاك EDM (توضيحية وليست مواصفات المنتج).

الوجبات الجاهزة الرئيسية: تعمل أجهزة تآكل EDM ذات الأسلاك المستدقة الكبيرة على توسيع نطاق الاستدقاق القابل للاستخدام إلى أقصى حد، ولكن الاختيار الصحيح لا يزال يعتمد على الجزء الفعلي الذي يديره المتجر.

اتجاه الصناعة: اعتماد الأتمتة في عمليات EDM السلكية

إلى جانب اختيار فئة الماكينة، تزن المتاجر بشكل متزايد مقدار الأتمتة التي تدعمها منصة تآكل EDM السلكية، نظرًا لأن وقت التشغيل غير المراقب يؤثر بشكل مباشر على إجمالي إنتاجية المتجر. يمكن أن تشتمل الأتمتة على آلات EDM الحديثة لقطع الأسلاك على خيوط سلكية أوتوماتيكية بعد انقطاع، وإجراءات إنهاء متعددة التمريرات قابلة للبرمجة، ومراقبة العمل عن بعد. تعمل هذه الميزات على تقليل مقدار تدخل المشغل المطلوب أثناء نوبة العمل وتسمح لفني واحد بالإشراف على أجهزة متعددة تعمل في وقت واحد. يرسم الرسم البياني الخطي أدناه نمطًا توضيحيًا عامًا لكيفية اتجاه اعتماد الميزات المتعلقة بالأتمتة عبر قطاع معدات EDM السلكية على مدار العقد الماضي تقريبًا. ويتم تقديمه كاتجاه مفاهيمي وليس كإحصائية محددة يتم قياسها من أي مصدر منفرد.

الاتجاه المفاهيمي والتوضيحي لاعتماد الميزات المتعلقة بالأتمتة عبر منصات تآكل EDM السلكية بمرور الوقت.

يعكس المنحدر التصاعدي الموضح هنا اتجاهًا عامًا وليس رقمًا دقيقًا للصناعة، ولكنه يتماشى مع النمط الذي يصفه العديد من مديري غرفة الأدوات بشكل متناقل: ميزات الأتمتة التي كانت في السابق ترقيات اختيارية يتم الآن تضمينها بشكل شائع في تكوينات تآكل EDM ذات الأسلاك المتوسطة والعالية. لقد انتقلت عملية ربط الأسلاك الأوتوماتيكية، على وجه الخصوص، من ميزة متميزة إلى توقع شبه قياسي، لأنها تقلل بشكل مباشر من وقت التوقف عن العمل بعد انقطاع الأسلاك في دورات القطع الطويلة غير المراقبة. كما أصبحت إجراءات التشطيب متعددة التمريرات القابلة للبرمجة أكثر سهولة، مما يسمح للمشغلين بتحديد التمريرات التقريبية والنهائية مرة واحدة وإعادة استخدام هذا المنطق عبر عائلات الأجزاء المماثلة دون إعادة البرمجة في كل مرة. لقد نمت إمكانية المراقبة عن بعد جنبًا إلى جنب مع اتجاهات الاتصال الأوسع بالمصنع، مما يسمح للمشرفين بالتحقق من حالة القطع دون السير على أرض المصنع. لا شيء من هذا يلغي الحاجة إلى مشغلين ماهرين، نظرًا لأن برمجة الهندسة المدببة المعقدة وتشخيص عدم استقرار التفريغ لا يزال يتطلب خبرة عملية. ما تغيره الأتمتة هو مقدار الاهتمام الروتيني والمتكرر الذي تحتاجه الآلة أثناء عملية الإنتاج العادية، مما يحرر المشغلين لإدارة العديد من الأجهزة أو التعامل مع مهام البرمجة ذات القيمة الأعلى بدلاً من ذلك. تتساءل المتاجر التي تقوم بتقييم شراء آلة EDM جديدة لقطع الأسلاك بشكل متزايد عن ميزات الأتمتة هذه على وجه التحديد، إلى جانب الأسئلة الأكثر تقليدية حول النطاق المستدق ودرجة تشطيب السطح. بالنسبة إلى القدرة على تخطيط المتجر لعدة سنوات قادمة بدلاً من المهمة التالية فقط، تستحق القدرة على التشغيل الآلي وزنها على محمل الجد مثل سرعة القطع الخام. وينطبق هذا بشكل خاص على المتاجر التي تعمل بإطفاء الأنوار أو نوبات عمل ممتدة غير مراقبة، حيث تكون تكلفة انقطاع الأسلاك التي لا تتم معالجتها لساعات أكبر بكثير من نفس الحدث أثناء نوبة عمل الموظفين. في نهاية المطاف، تعزز اتجاهات اعتماد الأتمتة نقطة أوسع تم ذكرها بالفعل في أقسام المقارنة أعلاه: يجب أن يعكس اختيار الماكينة كيفية استخدام المعدات فعليًا يومًا بعد يوم، وليس فقط مواصفاتها الرئيسية.

الوجبات الجاهزة الرئيسية: لقد تحولت ميزات الأتمتة مثل خيوط الأسلاك الأوتوماتيكية من الإضافات الاختيارية إلى التوقعات العملية على منصات تآكل EDM السلكية الحديثة.

مطابقة اختيار آلة EDM للأسلاك مع تطبيقك

يعتمد اختيار آلة EDM للأسلاك المناسبة على أكثر من مجرد سرعة القطع أو سعر الشراء وحده. يجب أن يتطابق التكوين الأفضل مع مادة قطعة العمل، ودقة الأبعاد المطلوبة، وهندسة الأجزاء، وحجم الإنتاج المتوقع، وأهداف التصنيع طويلة المدى للمتجر. تتطلب الصناعات المختلفة، والوظائف المختلفة في كثير من الأحيان داخل نفس المتجر، تكوينات مختلفة لأسلاك EDM، ولهذا السبب من المفيد إعادة النظر في كيفية تعيين تطبيق معين مرة أخرى على عائلات الماكينات التي تمت مقارنتها بالفعل أعلاه قبل اتخاذ قرار الشراء النهائي.

لتصنيع القوالب الدقيقة: اختر EDM للأسلاك متوسطة السرعة

بالنسبة لمصنعي القوالب الذين ينتجون إدخالات دقيقة، ولكمات، وقوالب، ومكونات أدوات معقدة أخرى، فإن ماكينة EDM السلكية متوسطة السرعة هي عادةً نقطة البداية المفضلة. تستخدم ماكينات EDM السلكية ذات السرعة المتوسطة تمريرات قطع متعددة لموازنة كفاءة المعالجة مع تشطيب سطحي قوي ودقة الأبعاد، وهو بالضبط ما يتطلبه عمل القالب من دقة التوازن. يناسب هذا النهج المتاجر التي يتوقع العملاء فيها دقة ثابتة، وتقليل أعمال التلميع النهائية، وجودة تصنيع متسقة من عملية إنتاج إلى أخرى.

تشمل التطبيقات النموذجية ما يلي:

• الدقة molds
• ختم يموت
• مكونات قوالب حقن البلاستيك
• أجزاء ميكانيكية عالية التحمل
• كربيد وتصنيع الصلب صلابة

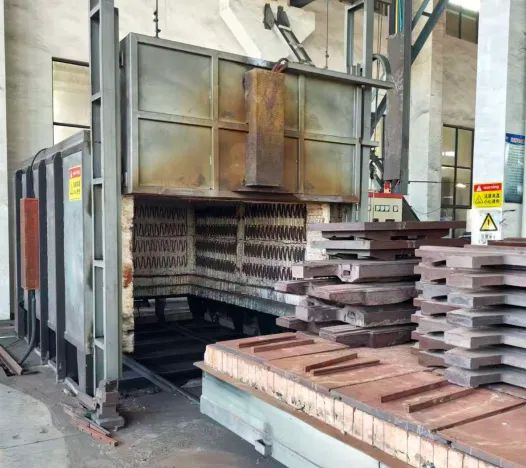

تم تجهيز الألواح الفولاذية للأدوات الصلبة بعد المعالجة الحرارية، ويتم استخدام نوع سلك المواد متوسط السرعة EDM بانتظام لإنهاء التسامح الوثيق.

سلسلة POOSN PSC تم تصميم آلات EDM السلكية متوسطة السرعة للمحلات التجارية التي تحتاج إلى جودة تصنيع أعلى وأداء مستقر وقابل للتكرار في بيئات التصنيع الدقيقة، مما يؤدي إلى توسيع تشكيلة السرعة المتوسطة الموضحة بالفعل في مقارنة السلسلة سابقًا في هذه المقالة.

لا يتم إصلاح السطح النهائي لآلة EDM ذات الأسلاك متوسطة السرعة بواسطة الآلة وحدها؛ يتم تشكيله إلى حد كبير من خلال عدد التمريرات النهائية التي تمت برمجتها بعد القطع الأولي. يؤدي كل تمرير إضافي إلى إزالة طبقة أرق من المواد بطاقة تفريغ أقل، مما يؤدي إلى تنعيم جدار الشق تدريجيًا وتشديد التسامح الذي يمكن تحقيقه. يعد منطق التمريرات المتعددة هذا أمرًا أساسيًا في سبب تفضيل المنصات متوسطة السرعة لأعمال القوالب والقالب الدقيقة على القطع عالي السرعة بتمريرة واحدة. يوضح الرسم البياني العمودي أدناه، على المستوى المفاهيمي، كيف تتجه خشونة السطح عادةً نحو الأسفل مع إضافة تمريرات تشطيب إضافية على إعداد EDM سلكي متعدد التمريرات. يتم تقديمه كنموذج توضيحي يعكس سلوك EDM العام متعدد التمريرات بدلاً من نتيجة مضمونة لأي جهاز أو مادة أو قطر سلك محدد.

اتجاه خشونة السطح المفاهيمي عبر التمريرات المتعاقبة على إعداد EDM لسلك متعدد التمرير (نطاق مرجعي عام، وليس مواصفات ثابتة).

عند قراءة الرسم البياني من اليسار إلى اليمين، يمثل الشريط الأول ممر القطع الخام، الذي يعطي الأولوية لسرعة إزالة المواد على جودة السطح ويترك عادةً جدارًا خشنًا نسبيًا. يعكس الشريط الثاني تمريرة التشطيب الأولى، حيث يتم تقليل طاقة التفريغ ويقوم السلك بقص طبقة رقيقة من الجلد لتصحيح خطأ الأبعاد الذي خلفه القطع الخام. يمثل الشريطان الثالث والرابع تمريرات تشطيب أو كشط إضافية، حيث يقوم كل منهما بإزالة مواد أقل تدريجيًا في إعدادات تفريغ أكثر لطفًا بشكل تدريجي، ولهذا السبب تستمر خشونة السطح في الاتجاه نحو الأسفل ولكن مع تحسينات أصغر في كل خطوة. هذا النمط هو بالضبط السبب الذي يجعل محلات القوالب والقوالب الدقيقة تتجه نحو تكوينات EDM للأسلاك متوسطة السرعة التي تدعم إعادة استخدام الأسلاك عبر عدة تمريرات، بدلاً من الإعداد عالي السرعة أحادي المرور الذي يناسب بشكل أفضل الملفات الشخصية ثنائية الأبعاد الأكثر خشونة. المقايضة هي وقت الدورة: كل تمريرة نهائية إضافية تضيف دقائق تصنيع، لذلك تتوقف المتاجر عمومًا عن إضافة تصاريح بمجرد وصول جزء إلى التسامح وإنهاء درجة الرسم التي يتطلبها الرسم، بدلاً من تشغيل الحد الأقصى لعدد التمريرات المتاحة دائمًا. يؤثر كل من قطر السلك، وحالة السائل العازل، ومواد قطعة العمل على المكان الذي يهبط فيه كل شريط بالضبط، لذا يجب قراءة القيم الموضحة هنا كنطاق مرجعي عام وليس كمواصفات ثابتة لأي آلة معينة. تحتاج مواد الشغل الأكثر سمكًا أو صلابة بشكل عام إلى المزيد من التمريرات للوصول إلى نفس درجة التشطيب مقارنةً بقسم أرق أو أكثر ليونة. على سبيل المثال، غالبًا ما تقوم المتاجر التي تنتج مكونات قوالب حقن البلاستيك ذات تفاوتات ضيقة لخط الفراق، ببرمجة ثلاثة أو أكثر من تمريرات التشطيب على وجه التحديد لأن وقت التلميع النهائي باهظ الثمن كما أن التشطيب الأفضل للقطع يقلل من العمل اليدوي. تتبع عمليات تصنيع الفولاذ والكربيد والأدوات الصلبة منطقًا مشابهًا، نظرًا لأن هذه المواد الأكثر صلابة يمكن أن تكون أكثر حساسية لتفريغ الطاقة وتستفيد من تسلسل تشطيب أكثر لطفًا وأكثر تدريجيًا. تميل الأجزاء الميكانيكية عالية التحمل المخصصة للتجميعات ذات التركيبات الضيقة أيضًا إلى تبرير عدد التمريرات الإضافية، نظرًا لأن اتساق الأبعاد هناك يؤثر بشكل مباشر على إنتاجية التجميع النهائية. في النهاية، يعد عدد التمريرات المبرمجة على ماكينة EDM سلكية متوسطة السرعة بمثابة أداة عملية يقوم بها مشغلو الرافعة بضبط المهمة تلو الأخرى، مما يؤدي إلى موازنة درجة النهاية التي يتطلبها الجزء مقابل وقت الدورة الذي يسمح به جدول الإنتاج.

الوجبات الجاهزة الرئيسية: يشير عمل القالب الدقيق عمومًا إلى ماكينة EDM سلكية متوسطة السرعة، والبرمجة متعددة التمريرات، وليس الآلة وحدها، هي ما يوفر في النهاية التسامح المحكم ودرجة التشطيب التي يتطلبها هذا العمل.

إرشادات الصيانة لضمان موثوقية الماكينة على المدى الطويل

الصيانة المتسقة هي ما يسمح لأداة تآكل الأسلاك EDM بالحفاظ على دقة تحديد المواقع على مدار سنوات من الإنتاج بدلاً من الأشهر الأولى فقط في المتجر. تستحق حالة السائل العازل اهتمامًا خاصًا، نظرًا لأن السائل الملوث أو المستنفد يؤثر بشكل مباشر على استقرار التفريغ، وجودة تشطيب السطح، ومعدل استهلاك الأسلاك. تتآكل أدلة الأسلاك ونقاط الاتصال تدريجيًا بسبب انتقال الأسلاك المستمر، لذا فإن الفحص الدوري يلتقط احتياجات الاستبدال قبل أن تظهر على أنها جودة قطع غير متناسقة أو انقطاعات سلكية غير متوقعة. تتطلب قضبان طاولة العمل والمسامير الكروية أيضًا تنظيفًا وتشحيمًا منتظمًا، نظرًا لأن الحطام المتراكم في هذه المناطق يعد سببًا شائعًا يمكن الوقاية منه لانجراف الدقة التدريجي.

يوضح الرسم البياني أدناه الأماكن التي يتم فيها قضاء وقت الصيانة الروتينية عادةً على ماكينة EDM المقطوعة بالأسلاك، استنادًا إلى ممارسات المتجر العامة بدلاً من دراسة زمنية محددة، بحيث يمكن للمحلات التجارية تخطيط جداول الصيانة حول المناطق التي تحتاج في أغلب الأحيان إلى الاهتمام.

التخصيص العام لوقت الصيانة الروتينية عبر فئات المهام المشتركة (نمط ممارسات المتجر التوضيحي).

تحظى خدمة السوائل العازلة والمرشحات دائمًا بالحصة الأكبر من اهتمام الصيانة الروتينية، مما يعكس مدى تأثير نظافة السوائل بشكل مباشر على كل قطع تقوم به الماكينة. عند إهمال الترشيح، يتم إعادة تدوير الجزيئات المتآكلة عبر الخزان ويمكن أن تتسبب في سلوك تفريغ غير متناسق، يمكن رؤيته على شكل تشطيب سطح غير متساوي أو انقطاع سلك غير مبرر في جزء من المهمة. يحتل فحص دليل الأسلاك والتوتر المرتبة الثانية لأن هذه المكونات تتعرض لتآكل ميكانيكي مستمر بسبب انتقال الأسلاك وتؤثر بشكل مباشر على دقة تحديد المواقع على طول مسار القطع. يعد فحص الاتصال الكهربائي وتغذية الأسلاك أمرًا مهمًا نظرًا لأن الاتصالات المتدهورة تقدم اختلافًا في المقاومة يمكن أن يؤدي إلى زعزعة استقرار توقيت التفريغ، خاصة عند التشغيل لفترة أطول دون مراقبة. تنظيف السرير والقضبان، على الرغم من أنه أصغر في المشاركة الزمنية النموذجية، إلا أنه له تأثير كبير طويل المدى على دقة الماكينة، نظرًا لأن الحطام المتراكم في هذه المناطق يميل إلى التسبب في انحراف تحديد المواقع البطيء الذي يصعب تشخيصه بدلاً من حدوث خطأ واضح. إن فحوصات البرامج والمعايرة تكمل القائمة وعادة ما تكون الأسرع بين الفئات الخمس، ولكن تخطيها لفترات طويلة يمكن أن يسمح بتراكم أخطاء الإزاحة الصغيرة على العديد من المهام. تميل المتاجر التي تبني تقويم صيانة حول هذا التخصيص العام إلى اكتشاف المشكلات الناشئة قبل أن تقاطع الإنتاج، بدلاً من الاستجابة فقط بعد انقطاع الأسلاك أو كشف جزء مرفوض عن مشكلة. تجدر الإشارة إلى أن الوقت الفعلي المستغرق في كل فئة سيختلف حسب بيئة المتجر وجودة المياه وكثافة عبء العمل وعدد الساعات التي تعمل فيها الآلة أسبوعيًا. سيحتاج المتجر الذي يعمل بإنتاج متعدد النوبات بشكل شبه مستمر إلى صيانة السوائل العازلة والمرشحات بشكل متكرر أكثر مما يوحي به النمط العام الموضح هنا. إن إقران سجل الصيانة الموثق مع فترات الخدمة الموصى بها من قبل الشركة المصنعة يعطي الأساس الأكثر موثوقية للجدولة، بدلاً من الاعتماد على تاريخ تقويمي ثابت وحده. يظل اختبار دقة تحديد الموضع عند التشغيل، وبشكل دوري بعد ذلك، أحد أكثر الطرق المباشرة للتأكد من أن التآكل المتراكم لم يبدأ في التأثير على جودة الجزء.

الوجبات الجاهزة الرئيسية: تمثل إدارة السوائل العازلة وفحص دليل الأسلاك معًا أكثر من نصف الاهتمام الروتيني بصيانة تآكل الأسلاك EDM، ويعد إهمال أي منهما مصدرًا شائعًا لوقت التوقف الذي يمكن تجنبه.

اختيار شركة تصنيع موثوقة لأسلاك EDM Eroder

عند تقييم الشركة المصنعة أو المورد لتآكل الأسلاك EDM، تنظر المتاجر عمومًا إلى ما هو أبعد من ورقة المواصفات نحو كيفية تصميم الماكينة واختبارها ودعمها بعد الشراء. إن الاتساق في عملية التصنيع مهم هنا، نظرًا لأن جهازين مصممين بنفس المواصفات الاسمية يمكن أن يتصرفا بشكل مختلف في الميدان إذا لم يتم التحقق من دقة تحديد المواقع في كل وحدة قبل شحنها. غالبًا ما تكون الشركة المصنعة التي تتمتع بقدرات بحثية وتطويرية وإنتاجية داخلية في وضع أفضل لتحسين التحكم في تغذية الأسلاك، ومفاصل رأس التوجيه، وبرامج التحكم على أجيال المنتجات المتعاقبة، بدلاً من الاعتماد كليًا على أنظمة فرعية تابعة لجهات خارجية.

تايتشو شينتشنغ يانغ لتصنيع الآلات المحدودة أحد الأمثلة على الشركة المصنعة التي تم إنشاؤها حول هذا النوع من التخصص المركز، مع سنوات من الخبرة التي تركزت بشكل خاص على تصنيع التفريغ الكهربائي ومعدات المعالجة الخاصة. يشمل نطاق منتجات الشركة الفئات التي تمت مناقشتها في هذا المقال: تغطي سلسلتا PS-C وDK77-BC احتياجات EDM لقطع الأسلاك متوسطة السرعة، وتتناول سلسلتا DK77-A وDK77-B تطبيقات قطع الأسلاك عالية السرعة، كما تم تصميم سلسلة DK77-D لأعمال قطع الأسلاك ذات الاستدقاق الكبير. تخضع كل أداة آلية تنتجها الشركة لاختبار دقة تحديد الموقع قبل مغادرة المصنع، وهو ما يعكس نقطة الصناعة الأوسع التي تم ذكرها سابقًا في هذه المقالة حول سبب أهمية التحقق من الدقة لتحقيق الموثوقية على المدى الطويل. يتم توزيع منتجات الشركة على الصعيد الوطني، مع وصول نماذج مختارة إلى العملاء عبر جنوب شرق آسيا وغرب آسيا وأوروبا والأمريكتين، مما يمنحها خبرة في دعم ماكينات EDM السلكية عبر مجموعة من بيئات التشغيل وتطبيقات الأجزاء.

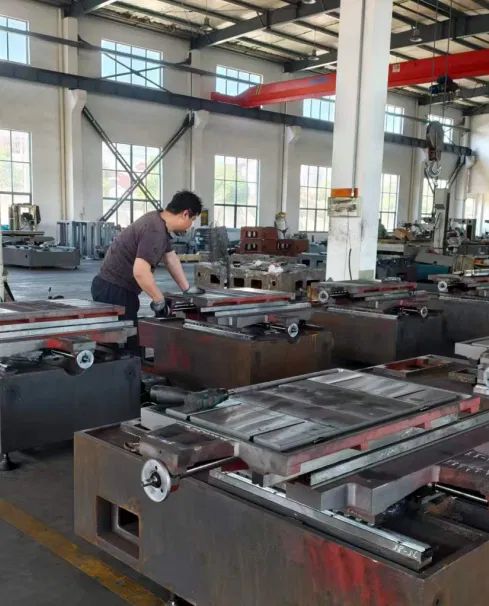

يتم تركيب أسرة الماكينة وفحصها على أرضية الإنتاج قبل التجميع النهائي واختبار الدقة.

بالنسبة للمحلات التجارية التي تقارن بين الموردين، فإن هذا النوع من مجموعة المنتجات المركزة، التي تغطي فئات السرعة المتوسطة والعالية والكبيرة تحت شركة مصنعة واحدة، يمكن أن يبسط عملية تحديد المصادر للمحلات التجارية التي تتوقع أن يتطور مزيج الأجزاء الخاص بها بمرور الوقت. تستفيد الشركة المصنعة لتآكل الأسلاك EDM والتي تعمل أيضًا كبائع جملة أو مورد للموزعين من التعليقات عبر قاعدة أوسع من الآلات المثبتة، والتي بدورها يمكن أن تفيد عملية التحسين المستمر للمنتج. يجب على المتاجر التي تقوم بتقييم أي مورد لمعدات EDM السلكية أن تسأل على وجه التحديد عن إجراءات اختبار دقة تحديد المواقع، نظرًا لأن خطوة مراقبة الجودة الفردية هذه لها تأثير كبير على مدى استمرارية أداء الآلة بمجرد وصولها إلى أرضية المتجر.

كيفية اختيار آلة EDM للأسلاك المناسبة لتطبيقك يعتمد اختيار آلة EDM للأسلاك المناسبة على أكثر من مجرد سرعة القطع أو سعر الماكينة. يجب أن يتطابق التكوين المثالي مع مادة قطعة العمل، والدقة المطلوبة، وهندسة الأجزاء، وحجم الإنتاج، وأهداف التصنيع على المدى الطويل. تتطلب الصناعات والتطبيقات المختلفة حلول Wire EDM مختلفة، ولهذا السبب يعد فهم الاختلافات بين سلسلة الماكينات أمرًا ضروريًا قبل اتخاذ قرار الشراء. لتصنيع القوالب الدقيقة: اختر سلك EDM متوسط ​​السرعة بالنسبة لمصنعي القوالب الذين ينتجون إدخالات دقيقة، ولكمات، وقوالب، ومكونات أدوات معقدة، فإن ماكينة EDM للأسلاك متوسطة السرعة هي عادةً الخيار المفضل. تستخدم آلات EDM السلكية متوسطة السرعة تمريرات قطع متعددة لتحقيق التوازن بين كفاءة المعالجة وتشطيب السطح الممتاز ودقة الأبعاد. إنها مناسبة للتطبيقات التي يحتاج فيها العملاء إلى دقة ثابتة، وأعمال تلميع أقل، وجودة تصنيع متسقة. تشمل التطبيقات النموذجية ما يلي: · قوالب دقيقة · قوالب ختم · مكونات قوالب حقن البلاستيك · أجزاء ميكانيكية عالية التحمل · تصنيع كربيد وصلب صلب تم تصميم آلات EDM السلكية متوسطة السرعة من سلسلة POOSN PSC للعملاء الذين يحتاجون إلى جودة تصنيع أعلى وأداء مستقر في بيئات التصنيع الدقيقة.
