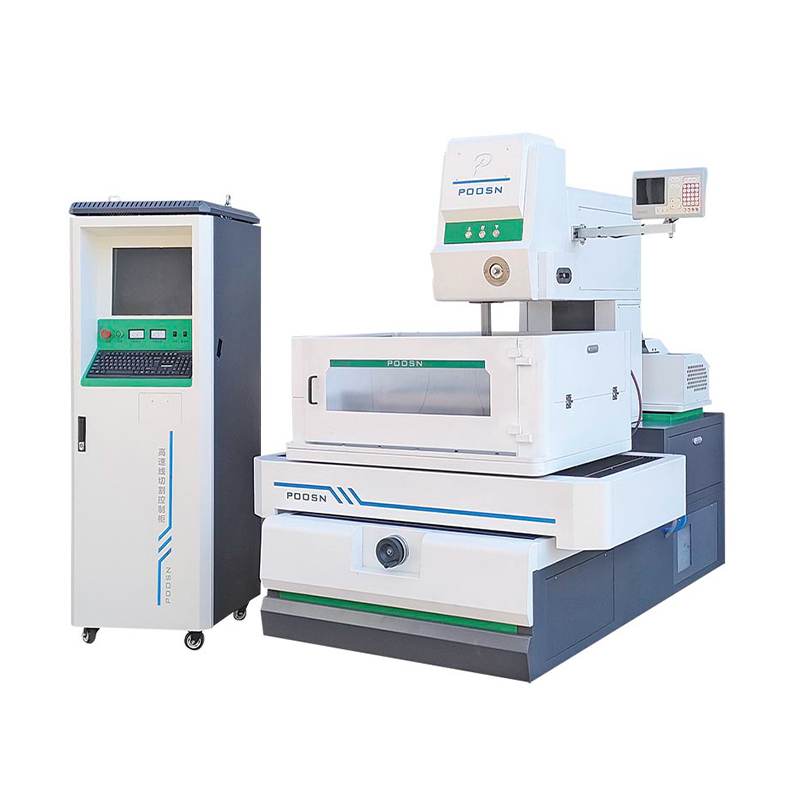

آلة EDM متوسطة السرعة لقطع الأسلاك PS50C

◆ طاولة عمل قياسية مجهزة بإرشادات خطية مستوردة؛
◆ آلية شد الأسلاك ذات التوتر الثابت التكيفية (اختياري)؛
◆ نظام X8 (قياسي)، CAXA CAM2019 أو TCAM (اختياري)؛
◆ تحديد موضع الثقب المركزي عالي الدقة وغير المدمر؛
◆ طاولة عمل قياسية مزودة بمقياس شبكي لمراقبة موضع الشوط الكامل في الوقت الفعلي؛
◆ سلسلة كاملة قياسية مع مصدر طاقة عالي السرعة أو مصدر طاقة نانو ثانية؛
◆ قطع مخروطي قياسي كامل السلسلة مع أدلة خطية ومسامير كروية؛
◆ سلسلة Z الكاملة القياسية مع إعداد عمق بنقرة واحدة عبر أدلة خطية.

آلة EDM لقطع الأسلاك متوسطة السرعة
· جوهر قوي
تم تجهيزه بمصدر طاقة نبضي متقدم صديق للبيئة حاصل على براءة اختراع، ويحقق بسهولة تآكلًا كهربائيًا منخفضًا ومعالجة عالية السرعة وخشونة سطح منخفضة وكفاءة عالية في استخدام الطاقة مع الحد الأدنى من التأثير البيئي. تتيح محولات التردد المستوردة التبديل الاتجاهي السلس، مما يطيل العمر الميكانيكي لنظام محرك الأسلاك. ويضمن التكامل الذكي لهذه التقنيات خشونة السطح بشكل ثابت. تعمل آلية الشد الثابت الجديدة الحاصلة على براءة اختراع على معالجة الاستجابة البطيئة لأنظمة الشد البسيطة القائمة على الوزن لتقلبات شد الأسلاك، مما يقلل من الاختلافات في شد أسلاك الأقطاب الكهربائية. حتى أثناء القطع المخروطي، يتم الحفاظ على التوتر الديناميكي المستمر.
·نظام التحكم الذكي
يضمن كمبيوتر التحكم الصناعي الاحترافي أداءً مستقرًا وموثوقًا على المدى الطويل. باعتبارها أول شركة مصنعة محلية تعتمد أنظمة سيرفو التيار المتردد المستوردة، فإنها تحقق سرعات معالجة أسرع ودقة أعلى في عمليات القطع المتعددة. مجهزة بواجهات مثل LAN وUSB لتبادل البيانات بسلاسة. يعمل نظام البرمجة الذكي على تبسيط عملية إنشاء برامج G-code.
·هيكل عظمي قوي
تضمن مصبوبات الرمل الراتنجية عالية القوة وهيكل الماكينة المصمم بعناية صلابة وثباتًا كافيين. تعمل تقنية معالجة الشيخوخة المتقدمة على إطالة اتساق الدقة الميكانيكية. إن دمج أنظمة مؤازرة التيار المتردد مع أدلة خطية عالية الدقة ومسامير كروية وتعويض خطأ درجة الصوت يمكّن الماكينة من عكس دقة سلك EDM منخفض السرعة. يعمل التصميم المبتكر المضاد للرذاذ على تقليل تناثر السوائل العاملة بشكل فعال، مما يحافظ على بيئة معالجة نظيفة.

خيط أوتوماتيكي بمحرك بلمسة واحدة
فهو مريح وفعال، ويقلل من كثافة العمل اليدوي، ويعزز السلامة.
عجلة توجيه الأحجار الكريمة المقاومة للماء
تم تصميم عجلة التوجيه أحادية الجانب المصنوعة من الأحجار الكريمة φ40 لسهولة الخيط والعمر الطويل والدقة العالية.
آلية شد أوتوماتيكية على الوجهين
يمنع الشد التلقائي على الوجهين اهتزاز سلك الموليبدينوم والارتخاء من جانب واحد.
قوالب HT250 عالية الجودة مع سرير على شكل حرف T
وهذا أفضل من الأسرة التقليدية على شكل شريط. ما يميزها هو أن طاولة العمل لا يمكنها التحرك إلا داخل حدود القاعدة، مما يمنع التشوه ويضمن استقرار أداة الماكينة على المدى الطويل.
مخروط قطع كبير
أدلة خطية من الدرجة P للمحور U وV. اختياري: مجموعة U وV، محرك سيرفو، دليل خطي، برغي كروي.
دليل الأسلاك الأحجار الكريمة القابلة للرفع
الميزة 1: يسمح دليل السلك بأقصى قدر من القرب من سطح قطعة العمل أثناء التشغيل، مما يقلل من اهتزاز السلك ويحسن دقة التشغيل والتشطيب السطحي.
الميزة 2: يمكن تعديل نطاق ارتفاع القطع دون الحاجة إلى إعادة ربط السلك، مما يسهل التشغيل اليدوي ويحسن كفاءة العمل.
يتم تشغيله بواسطة محرك سيرفو باناسونيك
أدلة خطية عالية الدقة من ماركة تايوان ومسامير كروية وإطارات سلكية من النوع C.
المحامل المستوردة
تستخدم جميع آليات الحركة محامل EZO اليابانية.

خصائص أداء الأدوات الآلية
1. التتبع التلقائي لرش الماء أثناء عملية القطع؛
2. شد سلك الزنبرك التلقائي؛
3. استبدال مريح لعجلة التوجيه الرئيسية؛
4. جهاز مستدق مزود بأدلة خطية وأزواج لولبية كروية؛
5. ضربة CNC للمحورين U وV:
400×400 ملم(±30°)
590×590 ملم(±45°)

رفع السكك الحديدية التوجيهية الخطية اختياري.

سؤال 1: هل جهاز PS50C مناسب لقطع العمل الأكبر حجمًا؟
جواب 1: يتميز PS50C بضربة محور X تبلغ 500 مم وضربة محور Y تبلغ 700 مم، مما يمكنه من التعامل مع المكونات الأكبر حجمًا. وهي مناسبة بشكل خاص لمهام الإنتاج التي تتطلب نطاق معالجة أوسع وقدرة تحميل أعلى.

سؤال 2: هل جهاز PS50C مناسب لقطع قطع العمل ذات الأحمال العالية والكبيرة الحجم؟
ج2: نعم، يتمتع PS50C بسعة عبء عمل قوية بحد أقصى لعبء العمل يبلغ 400 كجم، مما يجعله مثاليًا للقطع الدقيق لقطع العمل الكبيرة والثقيلة. تصل دقتها الخطية إلى 0.003 ملم، مما يضمن تلبية متطلبات الدقة العالية.

سؤال 3: بالمقارنة مع PS45C، ما هي الوظائف أو المزايا التي يقدمها PS50C؟
ج3: بالمقارنة مع PS45C، يوفر PS50C طاولة عمل أكبر وسعة تحميل أعلى، مما يسمح له بالتعامل مع الأجزاء الثقيلة وقطع العمل الأكثر تعقيدًا. إن تحسيناتها في كفاءة القطع والدقة وسعة التحميل تجعلها مناسبة لبيئات الإنتاج الأكثر تطلبًا.

سؤال 4: هل يتمتع جهاز PS50C بمجموعة واسعة من التطبيقات؟
واب 4: نعم، تعتبر PS50C مناسبة للغاية للصناعات مثل القوالب الثقيلة والمكونات الميكانيكية والآلات الدقيقة والفضاء الجوي، وخاصة في سيناريوهات التطبيق التي تتطلب دقة عالية وقطعًا بحمل ثقيل.

سؤال 5: هل جهاز PS50C مناسب للإنتاج الضخم؟
جواب 5: نعم، يمكن أن تصل كفاءة القطع القصوى لـ PS50C إلى 10000 إلى 16000 مم²/ساعة، مما يجعلها مناسبة بشكل خاص لاحتياجات الإنتاج المتوسطة إلى الكبيرة الحجم. تعتمد الكفاءة المحددة على طراز خزانة التحكم المختارة؛ نحن نقدم 3 أنواع من خزائن التحكم.

نصائح اختيار النموذج:
·PS35C: مناسب للأجزاء الصغيرة وإنتاج الدفعات الصغيرة والمتوسطة، خاصة في السيناريوهات التي تتطلب دقة قطع عالية وكفاءة معالجة عالية.
·PS45C: مناسبة لمعالجة الأجزاء متوسطة الحجم، وتوفر طاولة عمل أكبر وقدرة تحميل أعلى؛ قابلة للتطبيق على القوالب الأكبر والمكونات الدقيقة.
·PS50C: مناسبة لمعالجة الأجزاء الكبيرة والثقيلة، خاصة لمهام الإنتاج ذات المتطلبات العالية للدقة وقدرة التحميل.
·PS60: مصمم خصيصًا لقطع العمل الكبيرة جدًا والمكونات ذات الأحمال العالية؛ ومناسب للقوالب الثقيلة والصناعات ذات الطلب العالي مثل صناعة الطيران.

نحن نقدم استجابة سريعة ودعمًا فنيًا احترافيًا لضمان الاستقرار التشغيلي لمعداتك. التزامنا هو ضمان فعالية وموثوقية كل آلة نقدمها على المدى الطويل.
