ما الذي يجعل جهاز القطع المستدق الكبير DKD WEDM بمثابة طفرة في التصنيع الدقيق؟

ما الذي يجعل جهاز القطع المستدق الكبير DKD WEDM بمثابة طفرة في التصنيع الدقيق؟

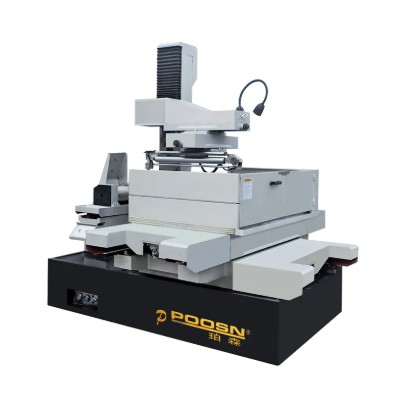

ال DKD سلك قطع كبير مستدق EDM يعد طفرة في التصنيع الدقيق لأنه يوسع بشكل أساسي ما يمكن أن تحققه معالجة التفريغ الكهربائي للأسلاك في إعداد واحد. إنها تحقق زوايا استدقاق تصل إلى ±45 درجة على قطع العمل التي يزيد طولها عن 500 مم، وتحافظ على الدقة الموضعية في حدود ±0.003 مم عبر أحمال العمل التي تتجاوز 3000 كجم، وتقلل من تكسر الأسلاك بنسبة تصل إلى 60% من خلال التحكم التكيفي في التفريغ - قدرات لا يمكن لأي جهاز WEDM تقليدي تكرارها في وقت واحد. بالنسبة للمصنعين الذين يعملون في مجال الطيران، وصناعة القوالب الثقيلة، وأدوات البثق، وإنتاج القوالب كبيرة الحجم، فإن هذه الآلة لا تعمل ببساطة على تحسين الحلول الحالية. فهو يجعل الأشكال الهندسية ومقاييس قطع العمل التي كانت مستحيلة سابقًا قابلة للتصنيع دون المساس بسلامة الأبعاد أو جودة السطح.

ال significance of this cannot be overstated. Precision machining has long faced a fundamental tradeoff: the larger and more geometrically complex a workpiece, the harder it becomes to hold micron-level tolerances. WEDM technology has historically been limited to smaller, thinner workpieces with modest taper requirements. The DKD machine breaks this tradeoff by engineering every subsystem — the machine base, the UV-axis wire guide, the flushing circuit, the pulse generator, and the CNC control — around the specific demands of large, high-taper precision cutting. The result is a machine that delivers fine-wire-EDM-class accuracy at a scale previously associated with much cruder cutting methods.

تتناول هذه المقالة كل من الأبعاد الفنية والعملية التي تجعل من DKD قطع مستدق كبير WEDM إنجازًا هندسيًا حقيقيًا. ويغطي التصميم الهيكلي للماكينة، ونظام القطع المستدق، وذكاء التحكم، وتقنية التنظيف، وإدارة الأسلاك، وملاءمة التطبيقات، والتكلفة الإجمالية للملكية - مع بيانات محددة وأمثلة إنتاج في كل مكان.

ال Core Problem: Why Large-Taper WEDM Has Always Been Difficult

لتقدير ما تحققه آلة DKD، من المفيد فهم التحديات الهندسية التي جعلت WEDM المستدق الكبير أمرًا صعبًا للغاية لفترة طويلة. يعمل سلك EDM عن طريق تآكل المواد الموصلة للكهرباء باستخدام تفريغ كهربائي متحكم فيه بين قطب كهربائي رفيع وقطعة العمل. لا يتصل السلك بقطعة العمل مباشرة، بل يتم فصله بفجوة صغيرة مملوءة بسائل عازل، وتتم إزالة المواد من خلال الطاقة المنطلقة بواسطة نبضات كهربائية سريعة ومحددة التوقيت بدقة.

عندما يتم تثبيت السلك بشكل عمودي تمامًا، تكون هذه العملية مفهومة جيدًا ويمكن التحكم فيها بدرجة كبيرة. تكون فجوة التفريغ موحدة على طول السلك، ويكون التنظيف متماثلًا، ويمكن التنبؤ بهندسة القطع. ولكن عندما يتم إمالة السلك لقطع مستدق، يتغير كل شيء. تصبح هندسة الفجوة غير متماثلة - يتم تعويض نقطة الدخول ونقطة الخروج للسلك أفقيًا، وأحيانًا بعشرات المليمترات على قطع العمل الطويلة. يصبح توزيع التفريغ على طول السلك المائل غير متساوٍ. تنخفض فعالية الشطف بشكل حاد لأنه لا يمكن توجيه السائل العازل بشكل موحد إلى منطقة القطع الزاوية. يصبح الحفاظ على شد السلك أكثر صعوبة لأن مسار السلك يتغير شكله مع تغير زاوية الاستدقاق أثناء عمليات تحديد الخطوط.

في قطعة العمل التي يبلغ طولها 100 مم، يؤدي الاستدقاق بمقدار 15 درجة إلى إنشاء إزاحة أفقية تبلغ حوالي 27 مم بين دخول السلك وخروجه. هذا أمر يمكن التحكم فيه. في قطعة العمل التي يبلغ طولها 500 مم مع استدقاق 30 درجة، فإن الإزاحة الأفقية تقترب من 290 مم. وعلى هذا النطاق، تتفاقم المشاكل بشكل كبير. ينحني السلك تحت عدم تناسق التوتر الخاص به. يصبح التفريغ متركزًا في منتصف السلك بدلاً من توزيعه بالتساوي. بالكاد يصل ضغط الشطف المطبق على الفوهات إلى مركز منطقة القطع. يتدهور تشطيب السطح، وتتأثر الدقة الهندسية، وترتفع معدلات كسر الأسلاك.

هذا هو السبب في أن معظم الشركات المصنعة لـ WEDM لديها تاريخياً قدرة محدودة على الاستدقاق بزوايا متواضعة - عادةً من ±3° إلى ±15° - وارتفاعات معتدلة لقطع العمل. إن تجاوز هذه الحدود باستخدام آلة قياسية يؤدي إلى نتائج غير متوقعة: أخطاء الأبعاد، والتشطيبات السطحية الخشنة، وانقطاع الأسلاك المتكرر، وإعادة قطع الطبقات السميكة بما يكفي للتأثير على أداء الكلال في المكونات المهمة. تم تصميم WEDM المستدق الكبير للقطع الكبير DKD خصيصًا لحل هذه المشكلات، ليس عن طريق التحسين التدريجي ولكن عن طريق إعادة تصميم الماكينة من الألف إلى الياء بما يتوافق مع متطلبات القطع المستدق الكبير.

الأساس الهيكلي: قاعدة الآلة وهندسة الإطار

تبدأ المعالجة الدقيقة بالأساس الهيكلي للآلة. أي اهتزاز أو تمدد حراري أو انحراف ميكانيكي في إطار الماكينة يترجم مباشرة إلى خطأ موضعي عند سلك القطع. بالنسبة للقطع المستدق الكبير على قطع العمل الثقيلة، يعد هذا أمرًا بالغ الأهمية بشكل خاص لأن قوى القطع - على الرغم من صغرها من حيث القيمة المطلقة مقارنة بالطحن أو الطحن - تعمل بشكل غير متماثل عبر غلاف عمل واسع للآلة، مما يخلق لحظات لا يمكن لإطارات الحديد الزهر القياسية مقاومتها بشكل كافٍ.

ال DKD machine uses a قاعدة الآلة المركبة من الجرانيت الذي يوفر العديد من المزايا الهامة مقارنة بالبناء التقليدي من الحديد الزهر. يحتوي مركب الجرانيت على معامل تخميد محدد أعلى بحوالي ثمانية إلى عشرة أضعاف من الحديد الزهر، مما يعني أن الاهتزازات الصادرة من أرضية الورشة، أو الآلات القريبة، أو محركات الأقراص المؤازرة الخاصة بالماكينة يتم امتصاصها بسرعة أكبر بكثير بدلاً من أن يتردد صداها عبر الهيكل وتظهر على شكل تموج سطحي على الجزء النهائي.

الrmal stability is equally important. Cast iron has a coefficient of thermal expansion of approximately 11 µm/m·°C. Over a 1,000mm machine axis, a temperature change of just 1°C produces an expansion of 11µm — more than three times the machine's stated positioning accuracy. Granite composite has a coefficient of thermal expansion of approximately 5–6 µm/m·°C, roughly half that of cast iron, which means thermal drift under typical workshop temperature fluctuations is proportionally reduced. The machine also incorporates thermal compensation algorithms in its CNC that monitor temperature at multiple points on the machine structure and apply real-time corrections to axis positions, further reducing the impact of thermal variation on part accuracy.

ال column and bridge structure is designed with finite element analysis to optimize stiffness-to-weight ratio, ensuring that the UV-axis head — which must move to create taper angles — does not introduce detectable deflection at the wire guide even when positioned at maximum offset. The worktable itself is built with a ribbed construction that distributes workpiece weight across the full table surface, preventing localized deflection under heavy tooling plates or die blocks.

ال combination of these structural choices means that a 2,500kg hardened steel die block sitting on the machine table produces no measurable distortion in the machine's geometry, and that long cutting programs running for 20 or 30 hours unattended do not accumulate positional drift as the workshop temperature cycles through day and night.

ال UV-Axis Wire Guide System: How ±45° Taper Becomes Achievable

ال taper cutting capability of any WEDM machine is determined by the design and precision of its UV-axis system — the mechanism that independently moves the upper wire guide relative to the lower wire guide to create a controlled wire inclination. In a standard WEDM machine, the UV-axis is a secondary system grafted onto a machine designed primarily for straight cutting. Its travel range is limited, its positioning accuracy is modest, and its ability to maintain consistent wire tension across the full taper range is compromised by the machine's primary design priorities.

ال DKD machine treats the UV-axis as a primary design element of equal importance to the XY-axis. The upper wire guide assembly is mounted on a fully independent UV-axis with محركات المحركات الخطية على المحورين U وV. تعمل المحركات الخطية على التخلص من رد الفعل العكسي والامتثال والحساسية الحرارية لمحركات الكرات اللولبية، مما يوفر دقة تحديد موضع تبلغ 0.1 ميكرومتر وإمكانية تكرار ثنائية الاتجاه أفضل من 0.5 ميكرومتر. وهذا أمر مهم لأنه أثناء عملية تحديد الخطوط ذات الزاوية المستدقة المتغيرة باستمرار، يجب على محور الأشعة فوق البنفسجية تنفيذ مئات التصحيحات الموضعية الصغيرة في الثانية للحفاظ على ميل السلك الصحيح أثناء تحرك المحور XY عبر المنحنيات والزوايا. أي تأخر أو عدم دقة في استجابة محور الأشعة فوق البنفسجية ينتج عنه أخطاء زاوية مستدقة تظهر على شكل انحراف هندسي على سطح الجزء النهائي.

ال wire guide design itself is another critical element. At large taper angles, the wire exits the lower guide at a steep inclination and enters the upper guide from a similarly steep angle on the opposite side. Standard round wire guides create concentrated contact stress on the wire at these extreme angles, causing wire fatigue and increasing breakage risk. The DKD machine uses diamond-coated wire guides with a contoured contact geometry that distributes contact stress along a longer arc of wire contact, reducing localized stress concentration and extending wire life by up to 40% at extreme taper angles compared to conventional guide designs.

ال UV-axis travel range on the DKD machine is engineered to achieve ±45° taper on workpieces up to 500mm in height. On a 500mm workpiece, ±45° requires a UV-axis offset of ±500mm — a massive range that demands both a mechanically robust UV-axis structure and a CNC control capable of coordinating four-axis simultaneous motion (X, Y, U, V) with microsecond-level synchronization. The DKD control system handles this through a purpose-built motion interpolator that calculates UV-axis positions as a continuous function of XY-axis position and workpiece geometry, ensuring that the wire angle transitions smoothly through every segment of a complex contour without the angular discontinuities that would otherwise appear as surface defects at segment boundaries.

مولد النبض التكيفي: الحفاظ على استقرار التفريغ عبر الظروف المتغيرة

ال electrical discharge process is the heart of EDM, and its stability directly determines cutting speed, surface finish, and wire integrity. In large-taper cutting, maintaining discharge stability is significantly more challenging than in straight cutting because the gap geometry, flushing conditions, and wire tension all vary continuously as the wire angle changes. A pulse generator designed for stable straight cutting will produce erratic discharge in large-taper conditions, leading to arcing, wire breakage, and surface damage.

ال DKD machine incorporates an مولد النبض التكيفي التي تعمل وفقًا لمبدأ مختلف تمامًا عن مولدات نبض EDM التقليدية. بدلاً من تقديم شكل موجة نبضية ثابتة والاعتماد على المشغل لتحديد المعلمات المناسبة لمادة وهندسة معينة، يراقب المولد التكيفي بشكل مستمر فجوة التفريغ، وخصائص الجهد والتيار والتوقيت بمعدل أخذ عينات يصل إلى عدة ميغاهيرتز. ويستخدم هذه البيانات في الوقت الفعلي لتصنيف كل تفريغ فردي على أنه إما شرارة منتجة، أو دائرة قصيرة، أو قوس، أو فجوة مفتوحة، ويضبط توقيت النبض والطاقة والقطبية على أساس نبضة بنبضة لزيادة نسبة الشرارات المنتجة إلى أقصى حد مع القضاء على أحداث الانحناء الضارة.

تعتبر هذه القدرة مهمة بشكل خاص أثناء القطع المستدق الكبير لأن كفاءة إخلاء الحطام تختلف بشكل كبير على طول طول السلك. بالقرب من نقاط الدخول والخروج حيث توجد فوهات الشطف، تتم إزالة الحطام بكفاءة وتبقى الفجوة نظيفة. في المقاطع الوسطى من سلك طويل مائل، يكون تراكم الحطام أعلى، وتميل ظروف الفجوة المحلية نحو قصر الدائرة. يكتشف المولد التكيفي ميول الدائرة القصيرة المحلية هذه من توقيع الجهد للنبضات الفردية ويستجيب عن طريق تقليل طاقة النبض مؤقتًا في منطقة التفريغ تلك، مما يمنع تراكم جسور الحطام الموصلة التي قد تتسبب في كسر الأسلاك.

ال practical result is that يتم الحفاظ على سرعة القطع في وضع الاستدقاق الكبير عند 85-90% من سرعة القطع المستقيم لنفس المادة وقطر السلك - وهو تحسن كبير مقارنة بالآلات التقليدية، التي غالبًا ما تفقد 40-60% من سرعة القطع عند العمل بزوايا مستدقّة تزيد عن 20 درجة لأنه يجب على المشغل تقليل طاقة النبض يدويًا لمنع كسر الأسلاك. يمكّن المولد التكيفي أيضًا الماكينة من قطع المواد الحساسة بشكل خاص لعدم استقرار التفريغ، مثل مركبات الكربيد والألماس متعدد البلورات، بزوايا مستدقة قد تكون مستحيلة على آلة غير قابلة للتكيف.

التنظيف بالضغط العالي ثنائي الاتجاه: حل مشكلة الحطام بزوايا مستدقة كبيرة

يعد التنظيف - عملية توصيل السائل العازل إلى منطقة القطع لإزالة الجزيئات المتآكلة، وتبريد السلك وقطعة العمل، والحفاظ على نظافة الفجوة - أحد أكثر العوامل التي لا تحظى بالتقدير في أداء WEDM. في القطع المستقيم، يكون الشطف واضحًا ومباشرًا: تكون الفوهات العلوية والسفلية متحدة المحور مع السلك، ويتدفق السائل بشكل متناظر عبر الفجوة من الأعلى إلى الأسفل. مع زيادة زاوية الاستدقاق، ينهار هذا التناظر تدريجيًا وتتدهور فعالية التنظيف بسرعة.

على المستدق بمقدار 45 درجة مع قطعة عمل 500 مم، يتم إزاحة الفوهة العلوية بما يقرب من 500 مم من الفوهة السفلية في المستوى الأفقي. لا يصل السائل المطرود من الفوهة العلوية عند نقطة الدخول إلى نقطة خروج القطع المائل - فهو يتدفق على طول مسار السلك المائل ويخرج من خلال الفجوات الموجودة في الجدار الجانبي لقطعة العمل. تعمل المنطقة الوسطى من السلك المائل في ظروف جوع شديد، مما يتسبب في تراكم الحطام، وارتفاع درجة الحرارة الموضعية، وطبقات إعادة التشكيل السميكة، وفي النهاية كسر الأسلاك.

ال DKD machine addresses this with a نظام التنظيف ذو الضغط المتغير ثنائي الاتجاه يتضمن فوهات علوية وسفلية يمكن التحكم فيها بشكل مستقل وقادرة على الدوران لمحاذاة اتجاه نفثها مع زاوية ميل السلك الفعلية. بدلاً من قذف السائل عموديًا إلى الأسفل كما تفعل الفوهة الثابتة، تدور فوهات DKD لتوجيه السائل على طول محور السلك، مما يضمن اختراق النفاث إلى منطقة القطع المائلة بدلاً من التبدد على الجدار الجانبي لقطعة الشغل.

بالإضافة إلى التحكم الاتجاهي، يتم ضبط ضغط الشطف تلقائيًا بواسطة CNC بين 0.5 و18 بار اعتمادًا على ارتفاع قطعة العمل، ونوع المادة، وزاوية الاستدقاق، ومرحلة القطع الحالية. أثناء القطع الخشن حيث يكون حجم الحطام مرتفعًا، يتم زيادة الضغط للحفاظ على نظافة الفجوة. أثناء عمليات القطع النهائية حيث تكون سلامة السطح أمرًا بالغ الأهمية، يتم تقليل الضغط لمنع اهتزاز السلك الناتج عن الهيدروليكي والذي قد يؤدي إلى تدهور خشونة السطح. يتم تنسيق إدارة الضغط الديناميكي هذه مع التحكم التكيفي لمولد النبض بحيث يستجيب كلا النظامين في وقت واحد للتغيرات في ظروف الفجوة.

ال result is a إعادة تشكيل سماكة الطبقة أقل من 3 ميكرومتر حتى عند أقصى زوايا مستدقة - وهي قيمة تلبي متطلبات سلامة السطح لمواصفات مكونات درجة الطيران وتزيل الحاجة إلى معالجة السطح بعد EDM في معظم التطبيقات. في الآلات التقليدية التي تعمل بزوايا مستدقة كبيرة، غالبًا ما يتجاوز سمك طبقة إعادة التشكيل 15-20 ميكرومتر، مما يستلزم عمليات طحن أو تلميع إضافية تزيد من الوقت والتكلفة.

ال dielectric system also incorporates a multi-stage filtration circuit with primary paper filters, secondary fine filters, and an ion exchange resin bed that maintains water resistivity at 50–100 kΩ·cm. Maintaining resistivity in this range is critical for discharge stability — water that is too pure (high resistivity) produces overly energetic discharges that erode the wire and leave rough surfaces, while water that is too conductive (low resistivity) causes premature pulse collapse and reduced cutting efficiency. The DKD filtration system automatically monitors resistivity and adjusts ion exchange regeneration cycles to maintain the target range without operator intervention.

نظام إدارة الأسلاك: التحكم في التوتر، والخيوط، وكفاءة الاستهلاك

تشمل إدارة قطب الأسلاك الكهربائية كل شيء بدءًا من كيفية تغذية السلك من بكرة الإمداد، عبر نظام التوجيه، إلى آلية السحب - ولها تأثير مباشر على جودة القطع، ووقت تشغيل الماكينة، وتكلفة التشغيل. في القطع المستدق الكبير، تكون إدارة الأسلاك أكثر تطلبًا من القطع المستقيم لأن مسار السلك المائل يخلق توزيعًا غير منتظم للتوتر: يكون التوتر أعلى عند نقاط الانحناء بالقرب من الموجهات وأقل في منتصف المسافة. إذا لم يتم التحكم في التوتر بدقة، فإن السلك يرن بترددات محددة تظهر كأنماط سطحية دورية على الجزء النهائي.

ال DKD machine uses a نظام التحكم في شد الأسلاك ذات الحلقة المغلقة مع مستشعر خلية الحمل الذي يقيس شد السلك الفعلي في الدليل العلوي ويغذي هذه المعلومات إلى أسطوانة شد يتم التحكم فيها بواسطة المؤازرة. يحافظ النظام على شد السلك ضمن ±0.3 نيوتن من نقطة الضبط في جميع أنحاء التخزين المؤقت - حتى مع انخفاض قطر التخزين المؤقت وتغير ديناميكيات فك السلك، وحتى مع تغير هندسة مسار السلك بزوايا متفاوتة. يكون هذا المستوى من اتساق التوتر أكثر إحكامًا بثلاث مرات تقريبًا مما يمكن أن تحققه أجهزة التوتر الميكانيكية الموجودة على الآلات التقليدية.

ال wire threading system is fully automatic and capable of threading through a start hole as small as 0.6mm diameter without operator assistance. After a wire break — an event that occurs far less frequently on the DKD than on conventional machines, but which is not entirely eliminable — the machine automatically retracts to the break point, cleans the wire end, and rethreads through the start hole, then resumes cutting from the correct position. This process takes approximately 90 seconds on average, compared to 5–10 minutes for manual threading, which is the primary mode on many competing machines.

يعد استهلاك الأسلاك تكلفة تشغيل كبيرة في بيئات إنتاج WEDM. قد تستهلك آلة WEDM كبيرة الحجم النموذجية التي تعمل بشكل مستمر ما بين 15 إلى 25 كجم من الأسلاك أسبوعيًا، بتكلفة تتراوح بين 15 إلى 30 دولارًا للكيلوغرام الواحد اعتمادًا على نوع السلك. يعمل تحسين التوتر والتحكم في التفريغ التكيفي في ماكينة DKD على تقليل تقدم السلك غير الضروري - وهي الظاهرة التي تؤدي فيها ظروف التفريغ غير المستقرة إلى تحفيز الماكينة على تغذية سلك جديد بشكل أسرع مما هو مطلوب حقًا للقطع. تظهر البيانات الميدانية من منشآت الإنتاج تقليل استهلاك الأسلاك بنسبة 22-31% مقارنةً بالآلات التي لا تحتوي على أدوات التحكم هذه، والتي تترجم على جهاز يعمل لمدة 5000 ساعة سنويًا إلى توفير سنوي في الأسلاك يتراوح بين 8000 إلى 15000 دولار أمريكي اعتمادًا على نوع السلك وسعره.

ال machine accommodates wire diameters from 0.1mm to 0.3mm and is compatible with brass wire, zinc-coated wire, and diffusion-annealed high-performance wire. Brass wire is typically used for roughing operations where cutting speed is prioritized. Zinc-coated wire provides better surface finish on finish passes due to its lower melting point and more controlled vaporization behavior. Diffusion-annealed wire offers the best combination of strength and cutting performance for difficult materials such as carbide and titanium, and the DKD machine's precise tension control system fully exploits the properties of these premium wire types without the wire breakage problems that make them impractical on less capable machines.

نظام التحكم CNC: الذكاء والأتمتة وكفاءة البرمجة

ال CNC control system is the integrating intelligence of the DKD machine — it coordinates axis motion, discharge control, flushing, wire tension, and operator interaction into a coherent system that is both capable and practical to operate. A machine with brilliant hardware but a poorly designed control system will underperform its potential and frustrate operators; the DKD control system is designed to do the opposite.

ال control platform runs on a real-time operating system with a motion control cycle time of 125 microseconds, ensuring that axis position updates and discharge control commands are synchronized to submicrosecond precision. This level of timing coordination is essential for large-taper contouring, where X, Y, U, and V axes must move simultaneously with consistent velocity ratios to maintain a constant wire angle through curves, transitions, and corners.

ال control software includes an automatic corner compensation algorithm that anticipates the geometric error introduced by wire lag — the tendency of the wire to trail behind the programmed path during direction changes. In straight cutting, corner compensation is a well-understood problem with standard solutions. In large-taper cutting, corner compensation becomes four-dimensional because the UV-axis offset changes the effective wire deflection characteristics at every taper angle. The DKD control's corner compensation algorithm accounts for taper angle, wire tension, workpiece height, and cutting speed simultaneously, producing corner sharpness that is consistent across the full taper range rather than degrading at extreme angles.

ال control system accepts DXF and IGES geometry imports directly from the machine's touchscreen interface, eliminating the need for a separate CAM workstation for most jobs. The operator selects the imported geometry, specifies the taper angle, workpiece height, material, wire type, and surface finish requirement, and the control automatically generates the cutting program with appropriate lead-in and lead-out moves, multi-pass strategies, and parameter transitions. For complex parts requiring different taper angles in different regions, the control supports segment-by-segment taper specification with automatic interpolation at transitions.

ال control also manages the machine's technology database — a library of tested cutting parameters for hundreds of material-wire-finish combinations. These parameters are the result of extensive factory testing and are continuously refined by the machine's built-in process monitoring, which logs cutting performance data for every job and uses statistical analysis to identify parameter improvements. Operators in production environments report that يتم تقليل وقت برمجة الأجزاء الجديدة بنسبة 60-70% مقارنة بضوابط WEDM التقليدية التي تتطلب تحديد المعلمات يدويًا وقطع الاختبار التكراري.

مقارنة الأداء: DKD قطع تفتق كبير WEDM مقابل معايير الصناعة

ال following table compares the key performance parameters of the DKD Large Cutting Taper WEDM against typical high-end standard WEDM machines and conventional large-format WEDM machines available in the market. This comparison illustrates the specific dimensions in which the DKD machine delivers breakthrough performance rather than incremental improvement.

ال data in the table reflects published specifications and independent field measurements from production users. The DKD machine's advantage is most pronounced in the combination of maximum taper angle, workpiece height at that maximum angle, and accuracy — no other machine in its class simultaneously delivers all three at production-viable cutting speeds. The recast layer thickness advantage is particularly significant for aerospace and medical applications where post-EDM surface treatment is a regulated quality requirement.

تطبيقات الصناعة: حيث تخلق آلة DKD ميزة تصنيع حقيقية

ال DKD Large Cutting Taper WEDM's capabilities translate into concrete manufacturing advantages across a range of industries. Understanding these applications clarifies why the machine's specifications matter beyond the specification sheet.

تصنيع مكونات الطيران والدفاع

تتطلب مكونات الفضاء الجوي في كثير من الأحيان مقاطع خارجية معقدة ذات زوايا سحب دقيقة، وخاصة أشكال جذر شفرات التوربينات، والأقواس الهيكلية، والتجهيزات الملحقة بهيكل الطائرة. غالبًا ما يتم تصنيع هذه المكونات من مواد مثل Inconel 718، والتيتانيوم Ti-6Al-4V، وفولاذ الأدوات عالي القوة - وكلها تمثل تحديًا للتصنيع التقليدي ومناسبة بشكل مثالي لـ EDM. إن قدرة ماكينة DKD على القطع المستدق ±45 درجة في Inconel 718 على ارتفاع 500 مم بدقة ±0.003 مم وطبقة إعادة التشكيل أقل من 3 ميكرومتر تعني أنه يمكن قطع ملفات تعريف جذر شجرة التنوب بشفرة التوربين في إعداد واحد دون عمليات التثبيت المتعددة المطلوبة سابقًا. أبلغ أحد موردي الطيران عن تقليل عدد العمليات لفتحة قرص التوربين من أربع عمليات (الطحن الخشن، والطحن شبه النهائي، والتنظيم الإداري، والطحن) إلى اثنتين (الطحن الخشن وDKD WEDM)، مما أدى إلى خفض إجمالي وقت الدورة الجزئية بنسبة 38%.

قالب الختم الثقيل وتصنيع القالب التقدمي

تعد قوالب الختم التدريجي لألواح هيكل السيارة والمكونات الهيكلية من بين تطبيقات WEDM الأكثر تطلبًا من حيث حجم قطعة العمل وصلابة المواد والتعقيد الهندسي. يبلغ سمك ألواح القالب عادةً 400-600 مم، وتصلب إلى 58-62 HRC، وتتطلب ثقبًا مدببًا دقيقًا وخلوصًا للقالب - غالبًا بزوايا مستدقة تبلغ 20-30 درجة لميزات التثبيت الفارغة وأقسام القطع. في الأجهزة التقليدية، تتطلب هذه الميزات المستدقة إعدادات متعددة ذات اتجاهات تثبيت مختلفة، كل منها يقدم تراكم الأخطاء الموضعية الخاص به. تقوم آلة DKD بتقطيع جميع ميزات الاستدقاق في اتجاه قطعة عمل واحدة، مما يحافظ على العلاقات المكانية بين الميزات في حدود ±0.003 مم ويزيل أخطاء إعادة تحديد موضع التركيبات 0.01-0.02 مم التي تعد المصدر الرئيسي لعدم تطابق القالب في أساليب الإعداد المتعدد.

أدوات يموت البثق

تمثل قوالب بثق الألومنيوم والنحاس تحديًا فريدًا: يجب أن يتضمن ملف تعريف القالب أسطح المحامل وزوايا الإغاثة وهندسة غرفة اللحام التي تتطلب زوايا مستدقة مختلفة على أعماق مختلفة داخل نفس كتلة القالب - ويمكن أن يصل سمك كتل القالب إلى 150-400 مم. إن قدرة ماكينة DKD على تحديد زوايا مستدقة متغيرة على طول مسار القطع، جنبًا إلى جنب مع إمكانية ارتفاع قطعة العمل الخاصة بها، تجعلها منصة WEDM الوحيدة التي يمكنها تشكيل قوالب البثق الكاملة مع جميع ميزاتها المدببة في إعداد واحد. بالنسبة لمصنعي قطاعات الألمنيوم الذين ينتجون مقاطع إطارات النوافذ والمقاطع الهيكلية، فقد ألغت هذه الإمكانية الحاجة إلى الاستعانة بمصادر خارجية لميزات القالب الحرجة المستدقة لمتاجر EDM المتخصصة، مما أدى إلى جلب العمل داخل الشركة وتقليل وقت تسليم القالب بنسبة 40-50٪.

الأجهزة الطبية وأدوات الزرع

تتطلب أدوات الأجهزة الطبية - قوالب زراعة العظام، وأدوات القطع للأدوات ذات الحد الأدنى من التدخل الجراحي، وقوالب مكونات التثبيت القابلة للزرع - بعضًا من أشد تفاوتات الأبعاد ومعايير سلامة السطح في التصنيع. يجب أن تفي المكونات المزروعة في سبائك الكوبالت والكروم والتيتانيوم بمعايير ISO 5832 للتوافق الحيوي، والتي من بين المتطلبات الأخرى تحد من سماكة طبقة إعادة الصياغة وتتطلب قيمًا محددة لخشونة السطح. تعني طبقة إعادة التشكيل التي يقل حجمها عن 3 ميكرومتر الخاصة بآلة DKD وإمكانية تشطيب السطح Ra 0.2 ميكرومتر على هذه المواد أنه يمكن تسليم الأدوات لتحمل الرسم دون عمليات التلميع والحفر التي تعد ممارسة قياسية حاليًا بعد EDM التقليدي، مما يوفر 4-8 ساعات من المعالجة اللاحقة لكل أداة.

التشغيل بدون طيار وكفاءة الإنتاج

لكي توفر أداة الآلة الدقيقة أقصى قيمة في بيئة الإنتاج، يجب أن تكون قادرة على التشغيل الموثوق به بدون طيار - حيث تعمل خلال الليل وعطلات نهاية الأسبوع وتغيير الورديات دون الحاجة إلى اهتمام المشغل المستمر. يعد WEDM مناسبًا من حيث المبدأ تمامًا للعمليات غير المأهولة لأن عملية القطع لا تلامس والقوى المعنية لا تذكر. ومع ذلك، من الناحية العملية، أدى كسر الأسلاك وفشل الخيوط ومشكلات النظام العازل تاريخياً إلى الحد من وقت التشغيل العملي غير المراقب لآلات WEDM إلى بضع ساعات قبل الحاجة إلى التدخل.

ال DKD machine's combination of adaptive discharge control (which prevents the gap instability events that cause most wire breaks), automatic wire threading (which recovers from breaks without operator intervention), multi-spool wire capacity (which allows continuous operation for 24–36 hours without wire changes), and automated dielectric management (which maintains resistivity and temperature without manual adjustment) enables genuinely practical lights-out operation for cutting programs lasting 20–40 hours.

تقرير مستخدمي الإنتاج معدلات استخدام الآلة 85-92% على مدار فترات مدتها 30 يومًا، بما في ذلك الصيانة المجدولة. للمقارنة، عادةً ما تحقق آلات WEDM التقليدية في بيئات الإنتاج المماثلة استخدامًا بنسبة 60-75% بسبب ارتفاع معدلات كسر الأسلاك، ومتطلبات التدخل اليدوي الأكثر تكرارًا، وأوقات الإعداد الأطول بين المهام. بتكلفة ساعة ماكينة WEDM النموذجية التي تتراوح بين 80 إلى 150 دولارًا في الساعة، يمثل تحسين الاستخدام وحده ما بين 40.000 إلى 120.000 دولارًا سنويًا في السعة المستردة لكل جهاز.

ال control system includes remote monitoring capability that allows operators and supervisors to check machine status, cutting progress, and alarm conditions from a smartphone or tablet. Alarm notifications are sent via SMS or email when intervention is required, ensuring that machine downtime is minimized even during unmanned periods. The remote monitoring system also logs cutting data for quality traceability — useful for aerospace and medical customers who require documentation that parts were produced within specified process parameters.

التكلفة الإجمالية للملكية: الحالة المالية طويلة الأجل

ال DKD Large Cutting Taper WEDM carries a higher acquisition cost than standard WEDM machines — typically 30–60% more than a high-end conventional machine depending on configuration. For many buyers, this upfront premium is the primary barrier to consideration. However, a total cost of ownership analysis over a five-year production horizon typically shows a significantly different picture.

ال cost advantages compound across several dimensions. Wire consumption savings of 22–31% reduce annual wire costs by $8,000–$15,000. Reduced wire breakage and automatic rethreading recover 200–400 hours of productive machine time per year that would otherwise be lost to manual intervention — worth $16,000–$60,000 at typical machine rates. The elimination of multi-setup operations for large-taper features reduces fixture cost, setup labor, and part movement time, saving 15–25% of total job cost on affected work. And the ability to bring previously outsourced taper-critical operations in-house eliminates outsourcing premiums that typically run 40–80% above internal machining costs.

عندما يتم جمع هذه المزايا التشغيلية ويتم إطفاء تكلفة الاستحواذ الممتازة على مدى خمس سنوات، تحقق ماكينة DKD عادةً تكلفة إجمالية للملكية لمدة خمس سنوات أقل من الماكينة القياسية بهامش 15-25% في بيئات الإنتاج حيث يشكل القطع المستدق الكبير أكثر من 30% من عبء العمل. وفي البيئات التي يكون فيها العمل الاستدقاقي الكبير هو التطبيق الأساسي، تظل الميزة أكبر.

تكاليف الصيانة على مدى فترة الخمس سنوات قابلة للمقارنة أو أقل من الآلات التقليدية على الرغم من التعقيد الأولي العالي لـ DKD، لأن محركات المحركات الخطية على محور الأشعة فوق البنفسجية لا تحتوي على مكونات تآكل ميكانيكية (لا توجد براغي كروية، ولا محامل في مجموعة القيادة)، ولا تتطلب القاعدة المركبة من الجرانيت أي كشط أو محاذاة دورية. يتم تمديد فترات استبدال الدليل من خلال تصميم الدليل المطلي بالماس، كما يعمل نظام إدارة العزل الكهربائي الآلي على تقليل التعامل مع المواد الكيميائية وعمالة الاختبار التي تمثل تكلفة صيانة كبيرة على الأنظمة المُدارة يدويًا.

الأسئلة المتداولة

س 1: ما هو الحد العملي الفعلي لزاوية الاستدقاق لآلة DKD، وهل تنخفض الدقة عند الزوايا القصوى؟

A1: تم تصنيف WEDM المستدق الكبير للقطع DKD على أنه مستدق ± 45 درجة على قطع العمل التي يصل ارتفاعها إلى 500 مم، وهذه مواصفات إنتاج حقيقية وليست الحد الأقصى للمختبر. يتم الحفاظ على دقة تحديد الموضع البالغة ±0.003 مم عبر نطاق الاستدقاق الكامل لأن نظام المحرك الخطي لمحور الأشعة فوق البنفسجية يوفر دقة تحديد موضع ثابتة بغض النظر عن زاوية الاستدقاق. تنخفض خشونة السطح قليلاً عند الزوايا القصوى - قد تزيد Ra 0.2 ميكرومتر عند الزوايا المنخفضة إلى Ra 0.3-0.35 ميكرومتر عند 45 درجة بسبب هندسة فجوة التفريغ غير المتماثلة - ولكن هذا يظل ضمن المواصفات لمعظم التطبيقات الصناعية. بالنسبة للتطبيقات التي تتطلب Ra 0.2μm بزوايا مدببة للغاية، فإن تمريرة نهائية إضافية مع إعدادات طاقة منخفضة تحقق هذا الهدف.

Q2: هل يمكن لآلة DKD قطع المواد غير الموصلة أو سيئة التوصيل مثل السيراميك أو الماس متعدد البلورات؟

ج2: يتطلب سلك EDM بشكل أساسي التوصيل الكهربائي في قطعة العمل، وآلة DKD ليست استثناءً من هذا المتطلب المادي. ومع ذلك، يمكنها قطع المواد ذات الموصلية الأقل بشكل فعال من فولاذ الأدوات القياسي، بما في ذلك كربيد التنغستن (الذي يتمتع بمقاومة كهربائية أعلى بحوالي 10-20 مرة من الفولاذ)، ومركبات الألماس متعدد البلورات الملبدة (التي تستخدم مصفوفة موصلة من الكوبالت)، ومركبات السيراميك الموصلة للكهرباء. بالنسبة لكربيد التنغستن على وجه التحديد، توفر مراقبة الفجوة في الوقت الفعلي لمولد النبض التكيفي ميزة كبيرة مقارنة بالآلات التقليدية لأن خصائص تفريغ الكربيد تختلف اختلافًا كبيرًا عن الفولاذ وتتطلب تعديل المعلمة الديناميكية للحفاظ على القطع المستقر - وهو أمر لا تستطيع الآلات ذات المعلمة الثابتة القيام به بفعالية.

س 3: كم من الوقت يستغرق إعداد وبرمجة جزء معقد كبير الحجم على جهاز DKD؟

A3: يعتمد وقت الإعداد والبرمجة بشكل كبير على تعقيد الأجزاء، ولكن بالنسبة للوحة القالب ذات الشكل المستدق الكبير التمثيلي مع 8-12 فتحة مثقوبة بزوايا مستدقة مختلفة، يبلغ المشغلون ذوو الخبرة عن إجمالي وقت الإعداد والبرمجة من 90 إلى 150 دقيقة باستخدام وظائف استيراد DXF وبرمجة الاستدقاق التلقائي الخاصة بتحكم DKD. يُقارن هذا بشكل إيجابي بـ 4-6 ساعات لنفس الجزء على جهاز WEDM التقليدي الذي يتطلب اختيار المعلمة يدويًا، وقطع اختبار متعددة، وبرمجة منفصلة لكل مقطع زاوية مستدق. عادةً ما تتطلب أجزاء المقالة الأولى المتعلقة بالهندسة الجديدة ساعة إضافية واحدة لتخفيضات التحقق. بعد الموافقة على المادة الأولى، لا يتطلب تكرار إنتاج نفس الجزء سوى تحميل قطعة العمل واستدعاء البرنامج — عادةً ما يستغرق ذلك من 20 إلى 30 دقيقة لكل عملية إعداد.

س 4: ما هو جدول الصيانة الذي يتطلبه جهاز DKD، وما هي عناصر الخدمة الأكثر شيوعًا؟

ج4: يتم تنظيم جدول صيانة جهاز DKD على فترات يومية وأسبوعية وشهرية وسنوية. تستغرق الصيانة اليومية حوالي 15 دقيقة وتتضمن فحص المقاومة العازلة، وفحص أدلة الأسلاك بحثًا عن التآكل، والتحقق من محاذاة فوهة التنظيف. تتضمن الصيانة الأسبوعية (30-45 دقيقة) فحوصات استبدال الفلتر، وتنظيف مفرمة الأسلاك ووحدة السحب، وتشحيم الأدلة الخطية للمحور XY. تتضمن الصيانة الشهرية (2-3 ساعات) فحصًا كاملاً للنظام العازل، والتحقق من معايرة محور الأشعة فوق البنفسجية، وتشخيص نظام التحكم. تشتمل الصيانة السنوية التي يجريها مهندس الخدمة على معايرة هندسية كاملة، وقياس دقة المحور بالليزر، واستبدال عناصر التآكل مثل أدلة الأسلاك، والأختام، ووسائط التصفية. عناصر الخدمة غير المخططة الأكثر شيوعًا هي استبدال دليل الأسلاك (عادةً كل 800-1200 ساعة اعتمادًا على نوع السلك والمواد) واستبدال المرشح العازل (كل 400-600 ساعة اعتمادًا على حجم إزالة المواد).

س 5: هل آلة DKD مناسبة لمتاجر العمل التي تقوم بقطع مجموعة واسعة من المواد وأنواع الأجزاء، أم أنها محسنة لنطاق تطبيق ضيق؟

ج5: إن آلة DKD مناسبة تمامًا لبيئات ورشة العمل على وجه التحديد لأن قاعدة بيانات التكنولوجيا الخاصة بها تغطي نطاقًا واسعًا من المواد ويتعامل مولد النبض التكيفي تلقائيًا مع اختلافات المعلمات بين المواد الموصلة المختلفة. تشير محلات العمل إلى أن التبديل بين المواد - على سبيل المثال، من الفولاذ المقسى P20 إلى كربيد التنغستن إلى التيتانيوم - لا يتطلب سوى اختيار المواد في واجهة التحكم بدلاً من ضبط المعلمات يدويًا. الاعتبار الرئيسي لمتاجر العمل هو أن حجم ماكينة DKD وسعة طاولة العمل تجعلها أكثر إنتاجية في الأجزاء الكبيرة أو المعقدة؛ بالنسبة للأجزاء الصغيرة والرفيعة والمقطعة بشكل مستقيم والتي تشكل جزءًا كبيرًا من أعمال ورشة العمل النموذجية، قد تكون ماكينة WEDM القياسية الأصغر أكثر اقتصادا للعمل بالتوازي. تستخدم معظم محلات العمل التي تستثمر في ماكينة DKD هذه الآلة خصيصًا لأعمالها كبيرة الحجم وذات الاستدقاق العالي مع الاحتفاظ بالآلات القياسية للقطع الروتيني.

س6: ما هو التدريب المطلوب للمشغلين ليصبحوا ماهرين في استخدام جهاز DKD، وما هو الدعم الذي تقدمه الشركة المصنعة؟

ج6: يحتاج المشغلون الذين يتمتعون بخبرة WEDM الحالية عادةً إلى برنامج تدريبي في الموقع لمدة 5 أيام يغطي تشغيل الماكينة، والبرمجة، ومبادئ القطع المستدق، وإدارة العزل الكهربائي، والصيانة الروتينية. يحتاج المشغلون الذين ليس لديهم خبرة سابقة في WEDM إلى برنامج مدته 10 أيام يغطي أساسيات EDM قبل التدريب الخاص بالماكينة. توفر الشركة المصنعة التثبيت والتشغيل في الموقع، وبرنامج التدريب الأولي، والدعم الفني عن بعد عبر الاتصال التشخيصي المدمج بالجهاز، والوصول إلى قاعدة المعرفة عبر الإنترنت مع ملاحظات التطبيق، وتوصيات المعلمات، وأدلة استكشاف الأخطاء وإصلاحها. يتوفر التدريب السنوي لتجديد المعلومات للمشغلين الذين يعملون بمواد أو تطبيقات جديدة، ويقدم فريق هندسة التطبيقات التابع للشركة المصنعة مساعدة مباشرة لتحدي أجزاء المادة الأولى خلال أول 12 شهرًا بعد التثبيت كجزء من حزمة التشغيل القياسية.
